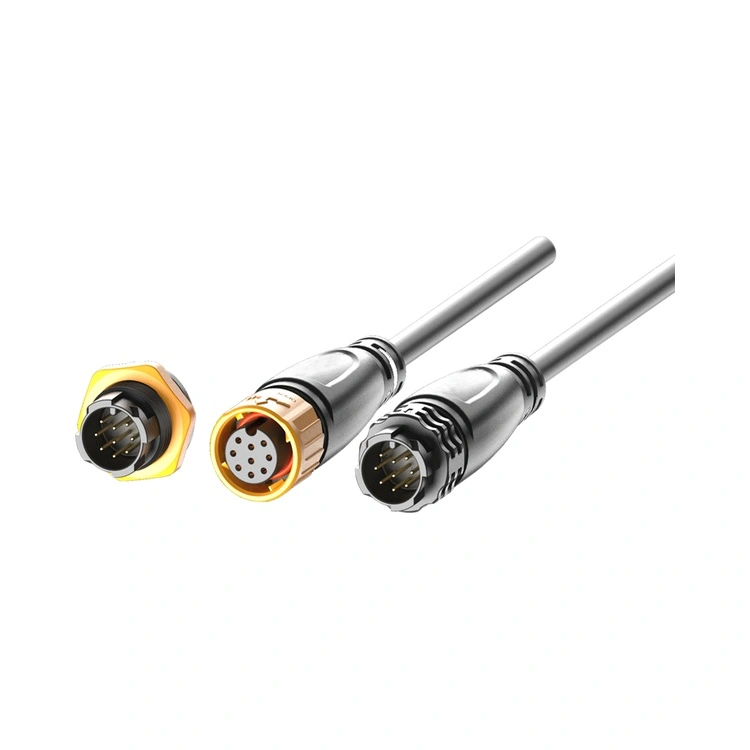

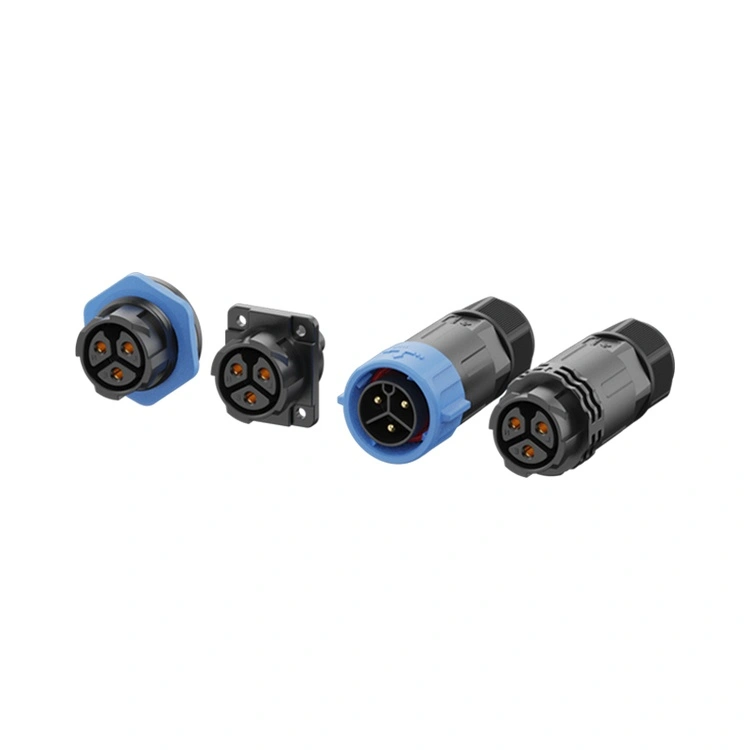

M25 Series Waterproof Connector သည် Reunion ၏ M-series မိသားစုအတွင်း စွမ်းရည်အမြင့်ဆုံး စက်မှုချိတ်ဆက်မှုဖြစ်ပြီး၊ များပြားလှသော ပါဝါပေးပို့မှုသည် သဘာဝပတ်ဝန်းကျင်ကို အကာအကွယ်ပေးရမည့် အပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ဤချည်ကြိုးဝိုင်းပတ်ချိတ်ဆက်ကိရိယာသည် အကြမ်းခံသော 25mm မျက်နှာပြင်ကို IP67/IP68 အဆင့်သတ်မှတ်ထားသော အလုံပိတ်ဖြင့် ပေါင်းစပ်ထားသောကြောင့် ၎င်းသည် လေးလံသောစက်ကိရိယာများ၊ မော်တာချိတ်ဆက်မှုများ၊ ဓာတ်အားဖြန့်ဖြူးမှုစနစ်များ၊ EV အားသွင်းအခြေခံအဆောက်အအုံနှင့် အစိုဓာတ်၊ ဖုန်မှုန့်နှင့် တုန်ခါမှုတို့ကို အမြဲမပြတ်စိန်ခေါ်နေသည့်အတွက် သင့်လျော်သည်။

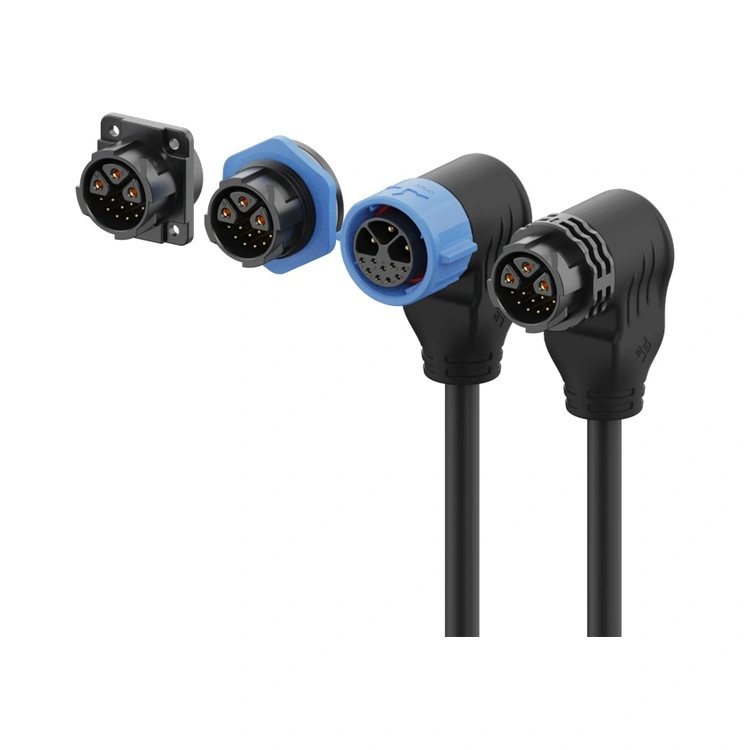

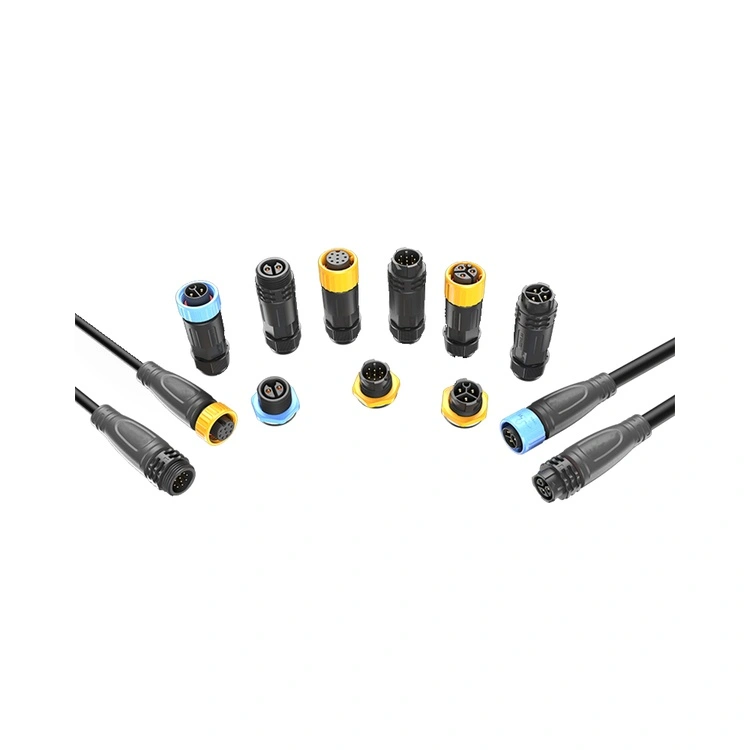

အိမ်ရာတစ်ခုတည်းတွင် ဗို့အားနိမ့်အချက်ပြအဆက်အသွယ်များနှင့် ပေါင်းစပ်ပါဝါ-အချက်ပြမူကွဲ 5၊ 3+9 pins အပါအဝင် 2- pin မှ 12-pin configurations တွင်ရနိုင်သော၊ M25 စီးရီးသည် ပါဝါမြင့်မားသောအပလီကေးရှင်းများစွာကို ပံ့ပိုးပေးပါသည်။
အဆက်အသွယ်များကို ရွေးချယ်ထားသော ရွှေပြားဖြင့် ကြေးဝါဖြင့် ထုလုပ်ထားပြီး မိတ်လိုက်သည့် စက်ဝန်း ရာနှင့်ချီကျော်တွင် အနိမ့်နှင့် တည်ငြိမ်သော အဆက်အသွယ်ကို ထိန်းသိမ်းထားသည်။ ထိတွေ့နိုင်သည့် အမြင့်ဆုံး လက်ရှိ 30A ဖြစ်ပါသည်။

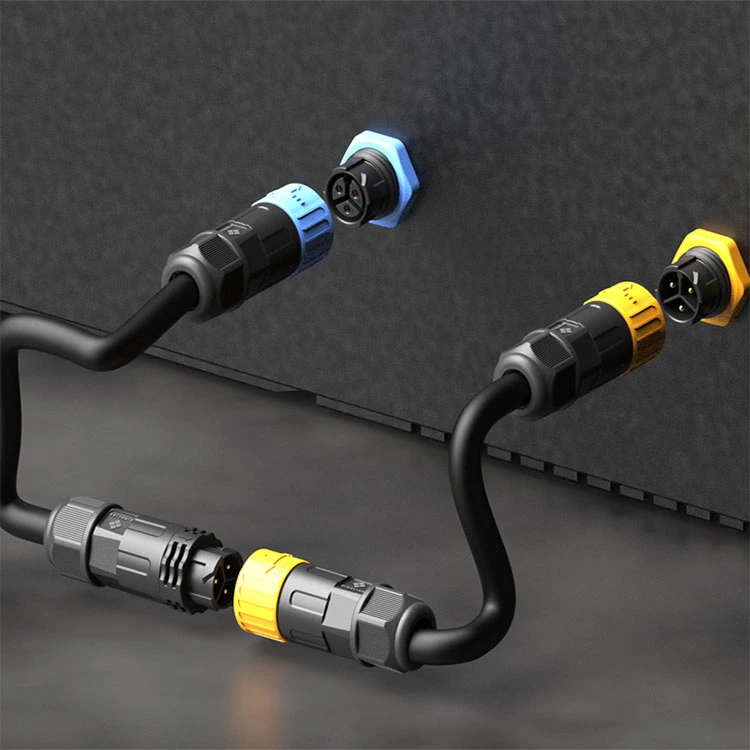

Reunion သည် M25 စီးရီးကို ဒေါင်လိုက်ပေါင်းစပ်ထားသော လုပ်ငန်းစဉ်ဖြင့်—အလိုအလျောက် တပ်ဆင်ခြင်းနှင့် 100% လျှပ်စစ်စမ်းသပ်ခြင်းမှ တိကျသောစက်ဖြင့် ထုတ်လုပ်သည်။ ဂဟေပါရှိသော panel-mount နှင့် cable-mount ဗားရှင်းများတွင် ရနိုင်သည်။
| ထူးခြားချက် | အကျိုးရှိသည်။ |
| လက်ရှိ အဆင့်သတ်မှတ်ချက်များ 30A အထိ | လေးလံသော မော်တာများ၊ EV အားသွင်းကိရိယာများနှင့် စက်မှုလုပ်ငန်းသုံး ဓာတ်အားဖြန့်ဖြူးမှုအတွက် သင့်လျော်သော M-series တွင် အမြင့်ဆုံးပါဝါဝန်ကို ကိုင်တွယ်ပါ။ |
| IP67 ရေစိမ်ခံပါတယ်။ | ဖုန်မှုန့်များ၊ ယာယီနှစ်မြှုပ်ခြင်းတို့ကို ခံနိုင်ရည်ရှိပြီး ပြင်ပနှင့် လျှော်ဖွပ်သောပတ်ဝန်းကျင်အတွက် ယုံကြည်စိတ်ချရသည်။ |

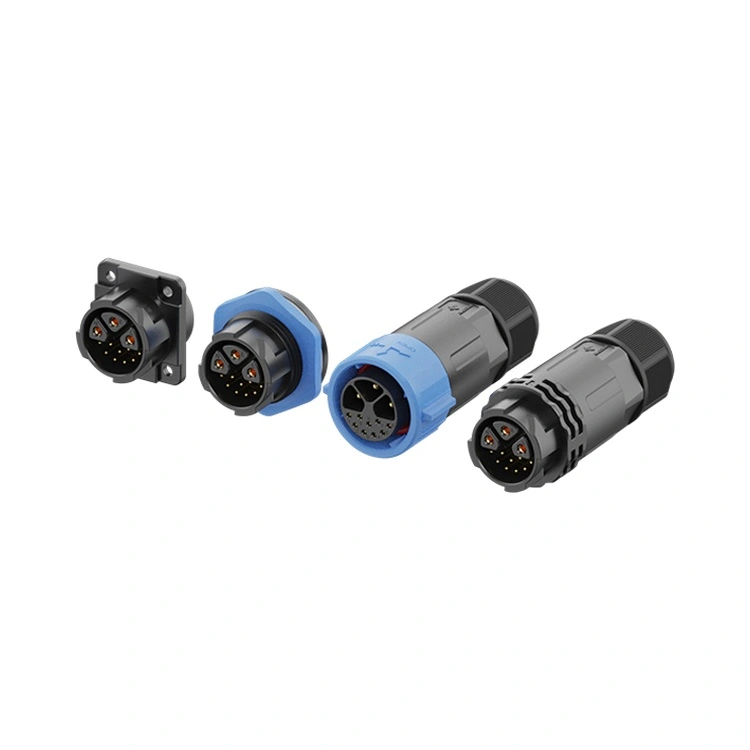

| Hybrid 3+2၊ 3+5 ၊3+9Pin ရွေးစရာများ | ချိတ်ဆက်ကိရိယာတစ်ခုတွင် ဗို့အားနည်းသောအချက်ပြပင်များ (20A အထိ) အား မြင့်မားသောပါဝါ pins (20A အထိ) ပေါင်းစပ်ထားသည်—ကေဘယ်အရေအတွက်နှင့် အကန့်နေရာလွတ်ကို လျှော့ချပေးသည်။ |
| Threaded Locking Mechanism ၊ | တုန်ခါမှုကိုခံနိုင်ရည်ရှိသောမိတ်လိုက်ခြင်း—စက်ယန္တရားကြီးများ၏လှုပ်ရှားမှုနှင့် အပူစက်ဘီးစီးခြင်းမှ လျော့ရဲခြင်းမှကာကွယ်ပေးသည်။ |
| ရွှေချထားသော ကြေးဝါအဆက်အသွယ်များ | ထိတွေ့မှုနည်းသော (≤3mΩ) နှင့် သံချေးတက်ခြင်းမှ ကာကွယ်ခြင်း—စိုစွတ်သောနှင့် ပြင်ပပတ်ဝန်းကျင်များတွင် စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးသည်။ |
| အပူချိန်မြင့်သော သာမိုပလတ်စတစ် လျှပ်ကာ | -40°C မှ +105°C လည်ပတ်မှု—အလွန်အမင်း စက်မှုလုပ်ငန်းနှင့် ပြင်ပအပူချိန်အခြေအနေများကို အကျုံးဝင်သည်။ |
| All-Plastic အိမ်ရာ | အပူချိန်မြင့်သော သာမိုပလတ်စတစ်ပစ္စည်းများ- ကြမ်းတမ်းသောပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။ |
| ရပ်စဲရွေးချယ်စရာများစွာ | ဂဟေ၊ ပြုတ်-ရောင်းသည်— မတူညီသော စုဝေးမှုနည်းလမ်းများကို လိုက်လျောညီထွေဖြစ်စေသည်။ |
| ကန့်သတ်ချက် | တံ ၂ | ၃-တံ | တံ ၄ | ၅-တံ | ၆-တံ | 3+2-ပင် | 3+5 ပင် | 3+9-ပင် |
| ဗို့အားအဆင့်သတ်မှတ်ချက် | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| လက်ရှိ အဆင့်သတ်မှတ်ချက် | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| ကြေးနန်းကဏ္ဍ | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
လည်ပတ်အပူချိန်--40°C ~ +105°C
ကာကွယ်မှု အဆင့်-IP65 / IP67 / IP68 (ပေါင်းစပ်ထားသော အခြေအနေ)
အိမ်ရာပစ္စည်းအပူချိန်မြင့်သော သာမိုပလတ်စတစ်
ဆက်သွယ်ရန်ပစ္စည်း-ရွှေချထားတဲ့ ကြေး
ဆက်သွယ်ရန် ခုခံမှု-≤3mΩ
မိတ်လိုက်ခြင်း သံသရာ-≥500
မီးလောင်လွယ်မှု အဆင့်သတ်မှတ်ချက်-UL 94 V-0
ပစ္စည်းအားလုံး RoHS နှင့်ကိုက်ညီသည်။
| ရှုထောင့် | Reunion M25 စီးရီး | ပရီမီယံဥရောပ M25 အမှတ်တံဆိပ်များ | စျေးသက်သာသော အမှတ်တံဆိပ်မပါသော M25 |
| စျေးနှုန်း | Volume အဆင်ပြေသောစျေးနှုန်း | 3-4× ပိုမြင့်သည်။ | စျေးပိုသက်သာတယ်။ |
| လက်ရှိ အဆင့်သတ်မှတ်ချက် | 30A အထိ | ပုံမှန် 25A အထိ | ပြောင်းလဲနိုင်သော၊ မကြာခဏဖော်ပြသည်။ |
| ပေါင်းစပ်ရွေးချယ်မှုများ | 3+2၊ 3+5၊3+9 – စံ | ကန့်သတ်ချက် | မလှူဘူး။ |
| IP67 အတည်ပြုခြင်း။ | သုတ်နှစ်မြှုပ်-စမ်းသပ် | သုတ်-စမ်းသပ် | မစစ်ဆေးရသေးပါ။ |
| 100% လျှပ်စစ်စမ်းသပ်မှု | ယူနစ်တိုင်း | နမူနာအခြေခံ | ကျပန်း သို့မဟုတ် မရှိပါ။ |
| ရွှေအဖြစ်လည်းကောင်း | စံ | ≥0.2-0.4µm | ပိန်သည်ဖြစ်စေ၊ မရှိသည်ဖြစ်စေ |
| ခြေရာခံနိုင်မှု | ERP သည် အစေးမှအချောထည်ချိတ်ဆက်ကိရိယာသို့ ခြေရာခံနိုင်သည်။ | ဟုတ်ကဲ့ | တစ်ခုမှ |
| ကြာမြင့်ချိန် | 12-15 ရက် | 4-8 ပတ် | အစိုးမရ |
| စိတ်ကြိုက် MOQ | အနိမ့် (၁၀၀ ကျပ်) | အမြင့် (500+) | မလှူဘူး။ |
| နည်းပညာနှင့်ပတ်သက်သောအထောက်အပံ့ | 10 ယောက် အင်ဂျင်နီယာအဖွဲ့မှ 24 နာရီ တုံ့ပြန်မှု | ကောင်းသော်လည်း ပိုနှေးသည်။ | ကန့်သတ်ချက် |
| ISO လက်မှတ်များ | ၉၀၀၁၊ ၁၄၀၀၁၊ ၁၃၄၈၅ | အများအားဖြင့် 9001 | ပုံမှန်အားဖြင့်တော့ မရှိဘူး။ |
Reunion ၏အားသာချက် သင်သည် မှတ်တမ်းတင်ထားသော IP67 တံဆိပ်ခတ်ခြင်း၊ ဟိုက်ဘရစ်ပါဝါ-အချက်ပြဖွဲ့စည်းပုံများ နှင့် 30A အထိ လက်ရှိအဆင့်သတ်မှတ်ချက်များ—ဥရောပအမှတ်တံဆိပ်များ၏ ပရီမီယံကုန်ကျစရိတ်မပါဘဲ ကုန်ကျစရိတ်သက်သာသောစျေးနှုန်းဖြင့် သင်ရရှိမည်ဖြစ်သည်။
| အောင်လက်မှတ် | အတိုင်းအတာ |
| ISO 9001:2015 | အရည်အသွေးစီမံခန့်ခွဲမှု- ဒီဇိုင်း၊ ထုတ်လုပ်မှုနှင့် အရောင်းအပြီးဝန်ဆောင်မှု။ |
| ISO 14001:2015 | သဘာဝပတ်ဝန်းကျင် စီမံခန့်ခွဲမှု- စိစစ်ပြီး အမှိုက်လျှော့ချရေးနှင့် ရေရှည်တည်တံ့သော အလေ့အကျင့်များ။ |
| ISO 13485:2016 | ဆေးဘက်ဆိုင်ရာစက်ပစ္စည်း အရည်အသွေးစီမံခန့်ခွဲမှု—ရောဂါရှာဖွေရေး သို့မဟုတ် စောင့်ကြည့်ရေးကိရိယာများတွင် အသုံးပြုသည့် M25 အတွက် အကျုံးဝင်သည်။ |
| UL အသိအမှတ်ပြု | မြောက်အမေရိကဈေးကွက်များအတွက် အစိတ်အပိုင်းအဆင့် ဘေးကင်းရေး လက်မှတ်။ |
| RoHS | အန္တရာယ်ရှိသော ပစ္စည်းများ ကန့်သတ်ခြင်း- EU ညွှန်ကြားချက်ကို လိုက်နာခြင်း။ |
| စဉ်းစားမှု | M20 | M25 |
| အများဆုံးလက်ရှိ | 20A | 30A |
| စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှု | စံ | ပိုခိုင်ခံ့သည်—အခွံကြီး၊ ပိုထူသောနံရံများ |
| Cable Capacity | 2.0mm²အထိ | 4.0 mm² အထိ |
| Panel Space | ပိုကျစ်လစ်တယ်။ | ပိုကြီးသောဖြတ်တောက်မှုလိုအပ်သည်။ |
| ပေါင်းစပ်ရွေးချယ်မှုများ | မရှိ | ၃+၂၊ ၃+၅၊၃+၉ |
M25 ကိုရွေးချယ်ပါ-
လေးလံသောအပလီကေးရှင်းများအတွက် အမြင့်ဆုံးစက်ပိုင်းဆိုင်ရာကြံ့ခိုင်မှုလိုအပ်ပါသည်။
သင့်အပလီကေးရှင်းတွင် ပိုကြီးသောကေဘယ်ကြိုးများ သို့မဟုတ် ပိုမိုမြင့်မားသော စက်ပိုင်းဆိုင်ရာဖိအားများ ပါဝင်ပါသည်။
လက်စွပ်လက်ဖြင့် ကိုင်တွယ်ရလွယ်ကူစေရန်အတွက် အကြီးဆုံးအခွံကို သင်လိုအပ်ပါသည်။
သင့်အကန့်နေရာလွတ်သည် ပိုကြီးသော 25mm cutout ကို ခွင့်ပြုသည်။
M20 ကို ရွေးလိုက်တာ panel space ကန့်သတ်ထားသည် သို့မဟုတ် application သည် ထပ်လောင်းစက်ပိုင်းဆိုင်ရာကြံ့ခိုင်မှုမလိုအပ်ပါ။
ဟုတ်ပါသည်—M25 စီးရီးသည် အထူးသဖြင့်- EV အားသွင်းအခြေခံအဆောက်အအုံအတွက် ကောင်းစွာသင့်လျော်သည်-
AC အားသွင်းစခန်းများ။
ယာဉ်ပေါ်ရှိ အားသွင်းကိရိယာများ (အလယ်အလတ် DC ရေစီးကြောင်းများ)။
ဘက်ထရီစီမံခန့်ခွဲမှုစနစ် အင်တာဖေ့စ်များ (ပါဝါ + အချက်ပြမှု)။
M25 ၏ 30A လက်ရှိအဆင့်သတ်မှတ်ချက်၊ IP67 တံဆိပ်ခတ်ခြင်းနှင့် ဟိုက်ဘရစ်ပါဝါ-အချက်ပြဖွဲ့စည်းမှုပုံစံများသည် EV အားသွင်းအပလီကေးရှင်းများစွာအတွက် လက်တွေ့ကျသောရွေးချယ်မှုတစ်ခုဖြစ်စေသည်။ DC အမြန်အားသွင်းစနစ် (100A+) အတွက် ကျွန်ုပ်တို့သည် လက်ရှိမြင့်မားသော DC အပလီကေးရှင်းများအတွက် အထူးထုတ်လုပ်ထားသည့် ပိုကြီးသော စက်မှုချိတ်ဆက်ကိရိယာများကို အကြံပြုထားပါသည်။
IP67 တံဆိပ်ခတ်ခြင်းကို အောင်မြင်ရန်နှင့် ထိန်းသိမ်းရန်၊ Reunion မှ အကြံပြုထားသည်-
မိတ်လိုက် လိမ်အား - O-ring သည် panel မျက်နှာပြင်နှင့် ထိတွေ့သည်အထိ ချိတ်ဆက်ထားသော nut ကို လက်ဖြင့် တင်းကျပ်ပြီး torque wrench ကို အသုံးပြု၍ နောက်ထပ် torque 1.2-1.5Nm ကို အသုံးပြုပါ။ 1.8Nm ထက်မပိုစေရပါ။
O-ring စစ်ဆေးခြင်း။ - ပုံပျက်ခြင်း၊ ကွဲအက်ခြင်း သို့မဟုတ် မာကျောခြင်းများကို မြင်ပါက O-ring ကို အစားထိုးပါ။
အစားထိုးအချိန်ဇယား - လိုအပ်သောအသုံးချပရိုဂရမ်များ (နေ့စဉ်ဆေးကြောခြင်း၊ ပြင်ပထိတွေ့ခြင်း) အတွက်၊ နှစ်စဉ် O-rings များကို အစားထိုးပါ။ ပုံမှန်စက်မှုပတ်ဝန်းကျင်အတွက်၊ 2-3 နှစ်တစ်ကြိမ်။
ကြိုးအချင်းဝက်ကွေး- ချိတ်ဆက်ကိရိယာအ၀င်တွင် အနည်းဆုံး 5× ကေဘယ်အချင်းကို ထိန်းသိမ်းပါ။
ကေဘယ် တိမ်းညွှတ်မှု- အပြင်ဘက်/ရေဆေးချခြင်းအပလီကေးရှင်းများအတွက်၊ seal interface အနီးတွင် အရည်များစုပုံလာခြင်းကို ကာကွယ်ရန် ကေဘယ်အထွက်ကို အောက်ဘက်သို့ လှည့်ပါ။
