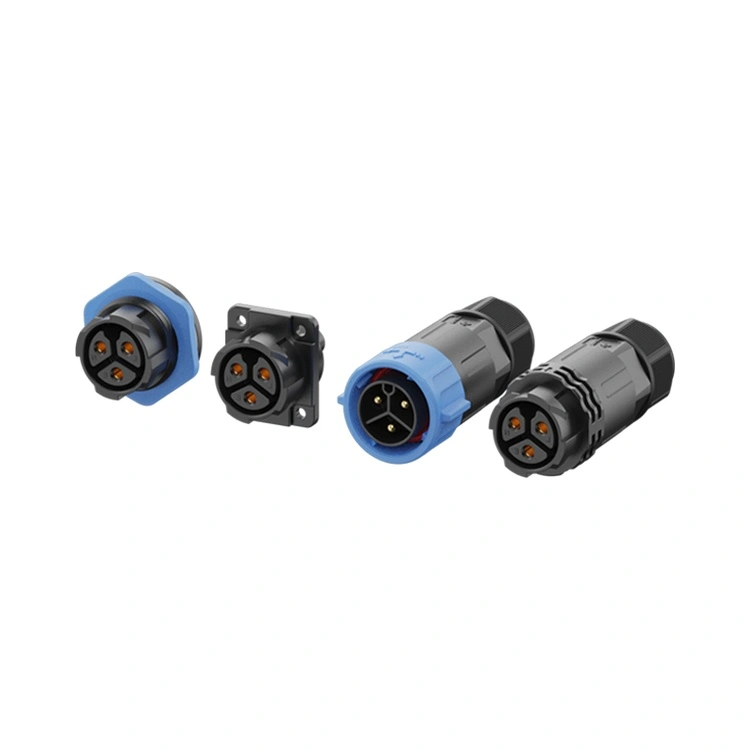

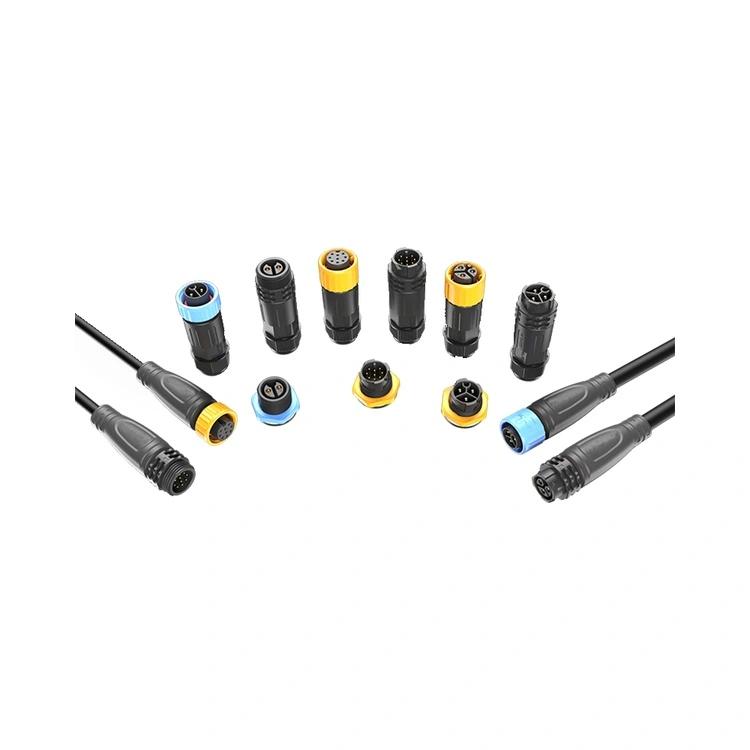

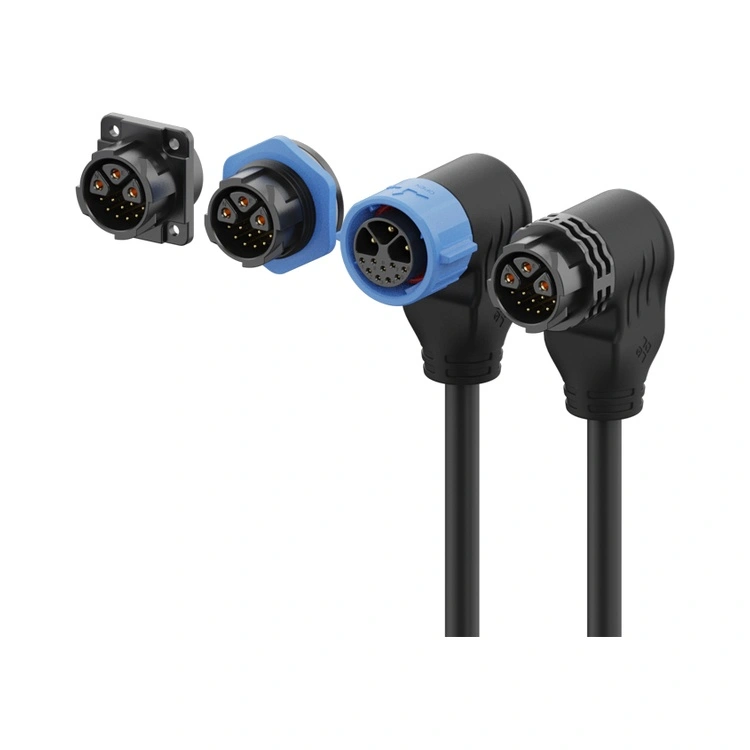

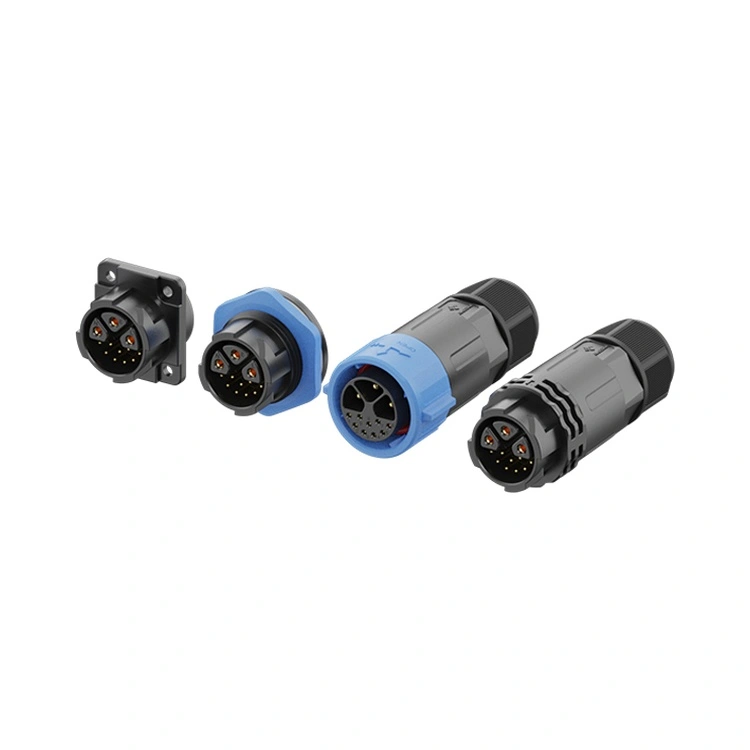

Reunion M25 စီးရီး LED အလင်းချိတ်ဆက်ကိရိယာသည် 1,000W အထက်တွင် အပူစက်ဘီးစီးခြင်း (ΔT 145°C အထိ) နှင့် စက်ပိုင်းဆိုင်ရာရှော့ခ်ဖြစ်လေ့ရှိသော စံ M20 ဖြေရှင်းချက်များကို ကျဆင်းစေသည့် ရည်ရွယ်ချက်ဖြင့် တည်ဆောက်ထားသည်။ ယေဘူယျမိတ္တူများနှင့်မတူဘဲ၊ ဤစီးရီးသည် ထုတ်လုပ်မှုအသုတ်တိုင်းကို အောက်ပါအတိုင်းဖော်ပြသည်-
1) 100% hipot နှင့်အဆက်အသွယ်ခုခံစမ်းသပ်ခြင်း။
2) IP67 ရေစိမ်ခံစမ်းသပ်မှု – 1m အနက်၊ 30 မိနစ်၊ ဗီဒီယိုမှတ်တမ်းများဖြင့် မှတ်တမ်းတင်ထားသည်။
3) Thermal shock validation – တံဆိပ်မခတ်ဘဲ -40°C မှ +105°C 500 cycles
ဤစမ်းသပ်မှုပရိုတိုကောသည် ပြင်ပ LED စနစ်များတွင် နံပါတ် 1 ချို့ယွင်းမှုမုဒ်ကို တိုက်ရိုက်ဖြေရှင်းသည်- လေကြောင့်ဖြစ်စေသော ကေဘယ်ကြိုးလှုပ်ခတ်မှုကြောင့် ဖြစ်ပေါ်လာသော မိုက်ခရိုလှုပ်ရှားမှုကို ကြောက်ရွံ့စေသည်။ ချည်မျှင်သော့ခတ်မှုယန္တရား (အကြံပြုထားသည့် ရုန်းအား 1.2–1.5Nm) သည် 50m မြင့်သော အားကစားကွင်း၏ ရွက်တိုင်များပေါ်တွင် တပ်ဆင်ထားသော်လည်း တည်ငြိမ်သော ဆက်သွယ်မှုရရှိစေမည့် အင်တာဖေ့စ်ဖိအားကို 80N အထက်တွင် ထိန်းသိမ်းထားသည်။
| ရွေးချယ်မှုစံနှုန်း | Reunion M25 စီးရီး LED Light ချိတ်ဆက်ကိရိယာ | M20 စီးရီး (စွမ်းဆောင်ရည်နိမ့်) | အမှတ်တံဆိပ်မပါသော M25 အသွင်အပြင်နှင့် ဆင်တူသည်။ |
| အများဆုံးဆက်တိုက်လက်ရှိ | 30A (ပါဝါပင်တစ်ချောင်း) | 30A (သို့သော် 85°C တွင် 22A သို့ ကျဆင်းသည်) | 30A ကို တောင်းဆိုသော်လည်း 25A တွင် မအောင်မြင်ပါ (အပူဓါတ်ပုံ အစီရင်ခံစာမရှိပါ) |
| Hybrid pin ရွေးစရာများ | 3+2/3+5 /3+9 တံများ | 2+2 သာ (စိတ်ကြိုက် MOQ 500+) | အဘယ်သူမျှမ - ပါဝါအတွက်သာအခွံများ |
| IP67 ရေစိမ်ခံပါတယ်။ | အသုတ်တိုင်း – နှစ်မြှုပ်စမ်းသပ်ပြီး ဓာတ်ပုံများကို ထိန်းသိမ်းထားသည်။ | နမူနာအခြေခံ (1,000 လျှင် 1 ယောက်) | မှတ်တမ်းမတင်ပါ။ |
| Cable OD နေရာထိုင်ခင်း | 6 မှ 12 မီလီမီတာ (လက်အိတ်နှင့်လိုက်ဖက်သော ညှပ်ခြင်း) | 4-8 မီလီမီတာ | 5-10 မီလီမီတာ (ညံ့ဖျင်းမှုသက်သာရာရ) |
| ပို့ဆောင်ချိန် (1,000pcs) | 15-20 ရက် | 4-6 ပတ် | ခန့်မှန်း၍မရသော (မကြာခဏ ကျဆင်းသွားသည်) |
| ခြေရာခံနိုင်မှု | ERP အသုတ်ကုဒ် → ကုန်ကြမ်းလက်မှတ်များ | သုတ်အဆင့် | တစ်ခုမှ |
အကြံပြုချက်- Reunion M25 စီးရီး LED မီးချိတ်ဆက်ကိရိယာအား ROI > 3 နှစ်နှင့် စီစဉ်ထားခြင်းမရှိသော စက်ရပ်ချိန် $2,000/နာရီ (ဥပမာ၊ လေဆိပ်အကာအရံများ၊ ဥမင်ပေါက်အလင်းရောင်) ထက်ကျော်လွန်သည့် မည်သည့်ပရောဂျက်အတွက်မဆို သတ်မှတ်ပါ။
| ကန့်သတ်ချက် | တံ ၂ | ၃-တံ | တံ ၄ | ၅-တံ | ၆-တံ | 3+2-ပင် | 3+5 ပင် | 3+9-ပင် |
| ဗို့အားအဆင့်သတ်မှတ်ချက် | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| လက်ရှိ အဆင့်သတ်မှတ်ချက် | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| ကြေးနန်းကဏ္ဍ | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
3+5 ဖွဲ့စည်းမှုပုံစံရှိ အချက်ပြ ပင်နံပါတ် 5 ခုကို 2.54mm pitch ဖြင့် သီးခြားကာရံထားပြီး 250kHz တွင် >40dB crosstalk attenuation ကို 250kHz - DMX512 RDM bi-directional communication အတွက် အရေးကြီးပါသည်။ DALI-2 အပလီကေးရှင်းများအတွက် 30A ပါဝါရထားလမ်းကို ထိန်းသိမ်းထားစဉ်တွင် 3+2 pin အမျိုးအစား (အချက်ပြဝါယာကြိုး 2 ခု) သည် 30A ပါဝါရထားလမ်းကို ထိန်းသိမ်းထားစဉ်အတွင်း တပ်ဆင်မှု 64 ခုအထိ လိပ်စာကို ပံ့ပိုးပေးသည်။
3+5 ပင်များ- Pins 1–3 = L1/L2/L3 (3 အဆင့်၊ 20A တစ်ခုစီ); ပင်နံပါတ် 4–5 = DALI +/-; ပင်နံပါတ် 6–7 = DMX ဒေတာ+ / ဒေတာ- ; Pin 8 = DMX ဘုံ (ဒိုင်းအကိုးအကား)။
3+2 pins- Pins 1–3 = L/N/PE (single-phase 30A သို့မဟုတ် 3-phase 20A); ပင်နံပါတ် 4–5 = 0-10V မှိန်ခြင်း သို့မဟုတ် DALI။
ဤပေါင်းစပ်ဗိသုကာသည် terminal-block splices များကို 40% ဖယ်ရှားခြင်းဖြင့် လယ်လုပ်အားကို လျှော့ချပေးသည်
A- အပူချိန်မြင့်သော သာမိုပလပ်စတစ် လျှပ်ကာ (UL 94 V-0) သည် -40°C တွင် သက်ရောက်မှုအား> 6 kJ/m² တွင် ထိန်းသိမ်းထားပါသည် (ISO 179 တွင် စမ်းသပ်ထားသည်)။ ဆီလီကွန် O-ring သည် 500 အအေးစတင်လည်ပတ်ပြီးနောက် compression set <20% ကို ထိန်းသိမ်းသည်။
ပုံမှန် DALI ထိန်းချုပ်ထားသော ပရောဂျက်များအတွက်၊ 3+2 ဖွဲ့စည်းမှုပုံစံကို ကျွန်ုပ်တို့ အကြံပြုပါသည်-
LED ဒရိုက်ဘာထည့်သွင်းမှုအတွက် ပါဝါ pin 3 ချောင်း (20A တစ်ခုစီ)။
DALI ဒေတာအတွက် အချက်ပြပင် 2 ချောင်း (10A တစ်ခုစီ)။
၎င်းသည် ဝပ်အားမြင့် မီးလုံးများအတွက် လုံလောက်သောပါဝါကို ထောက်ပံ့ပေးပြီး မီတာ 300 အထိ မောင်းနှင်နိုင်သော DALI ဆက်သွယ်ရေးကို ထောက်ပံ့ပေးသည်။ လိုင်းပေါင်းစုံ အရောင်ထိန်းချုပ်မှု သို့မဟုတ် ပေါင်းစပ်အာရုံခံကိရိယာ တုံ့ပြန်ချက်အတွက်၊ 3+5 သို့မဟုတ် 3+9 မျိုးကွဲများကို ရွေးချယ်ပါ။ ဖွဲ့စည်းမှုအားလုံးသည် DALI၊ DMX၊ 0-10V နှင့် RS-485 ပရိုတိုကောများအတွက် အချက်ပြခိုင်မာမှုကို ထိန်းသိမ်းထားသည်။
