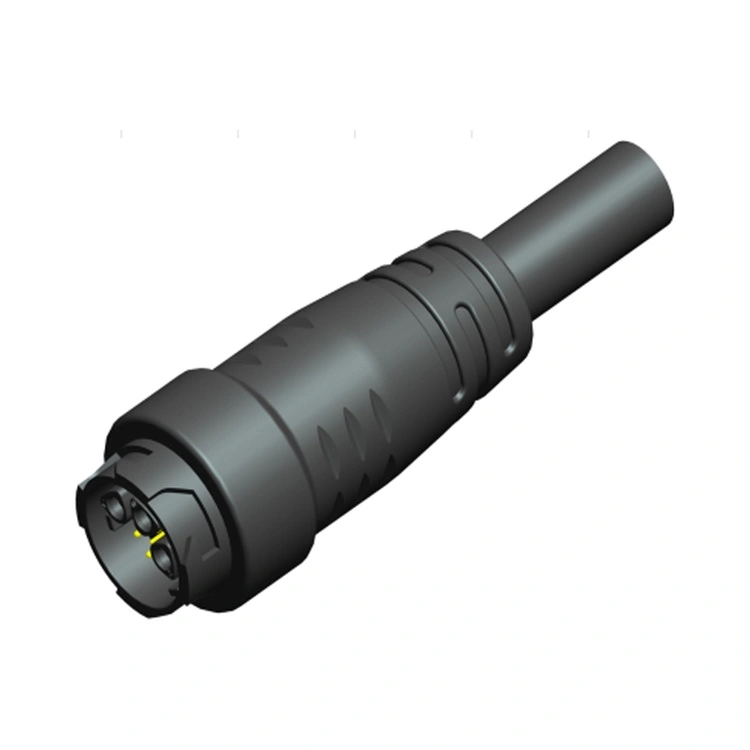

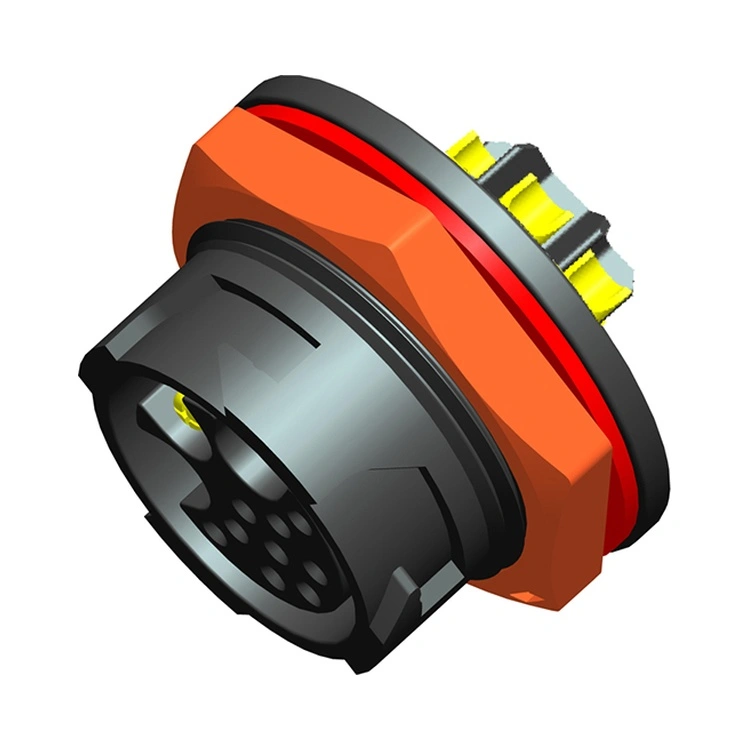

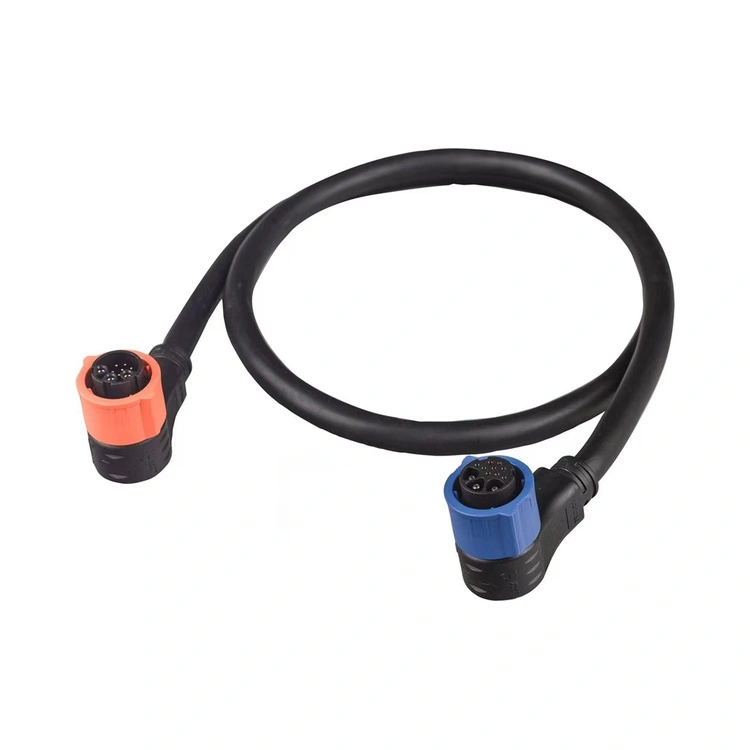

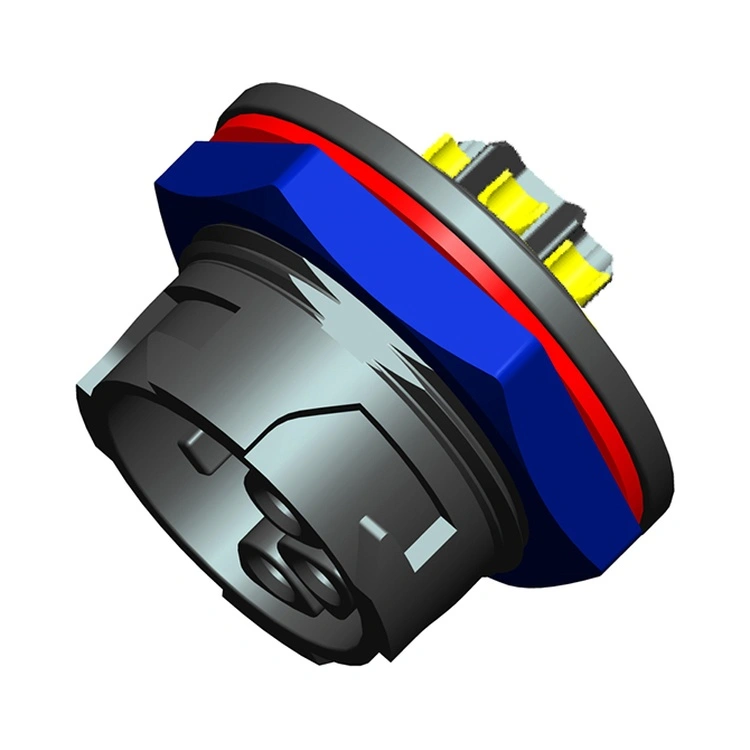

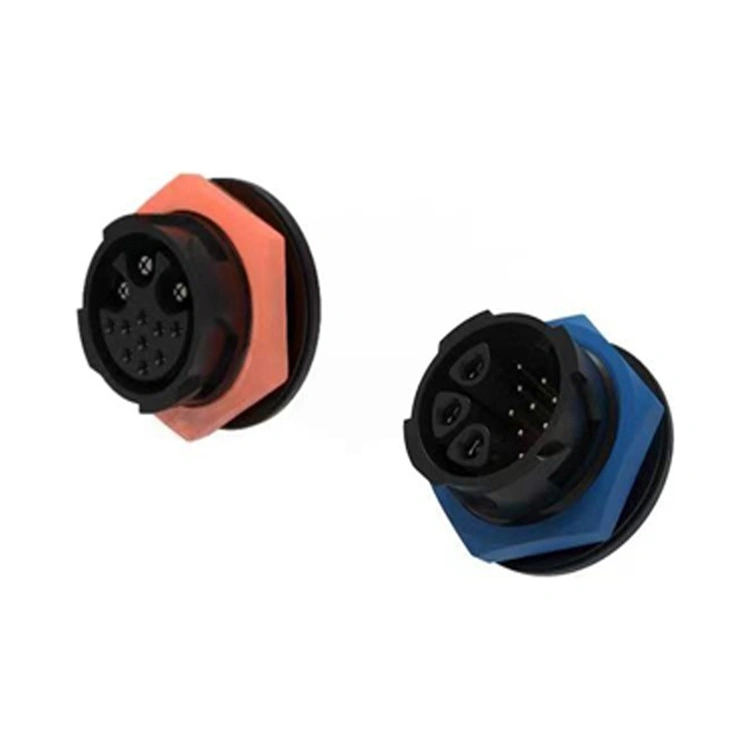

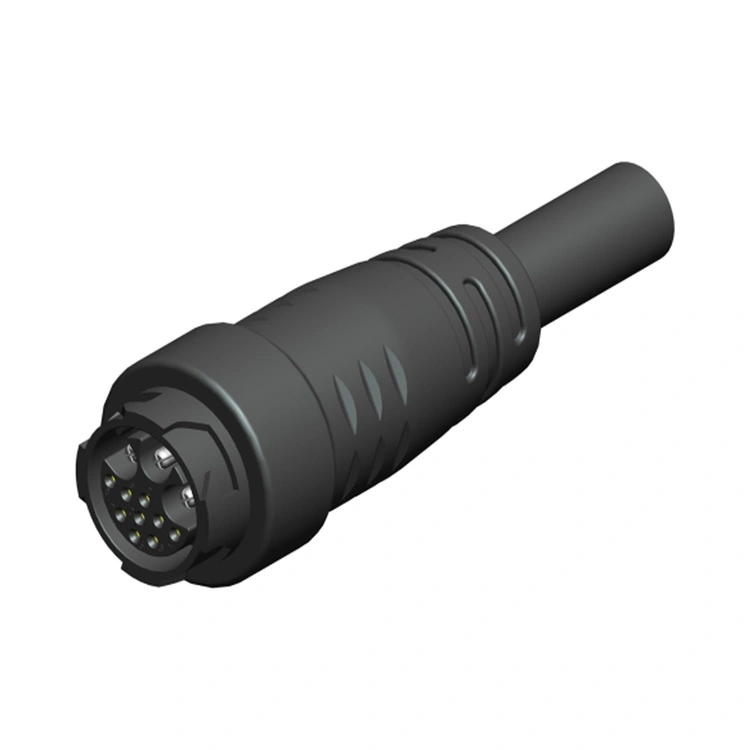

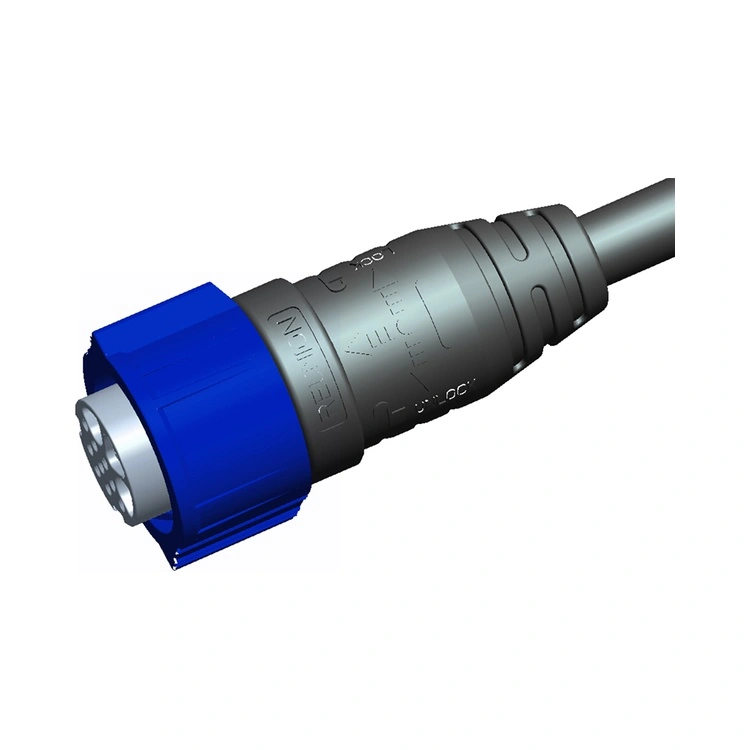

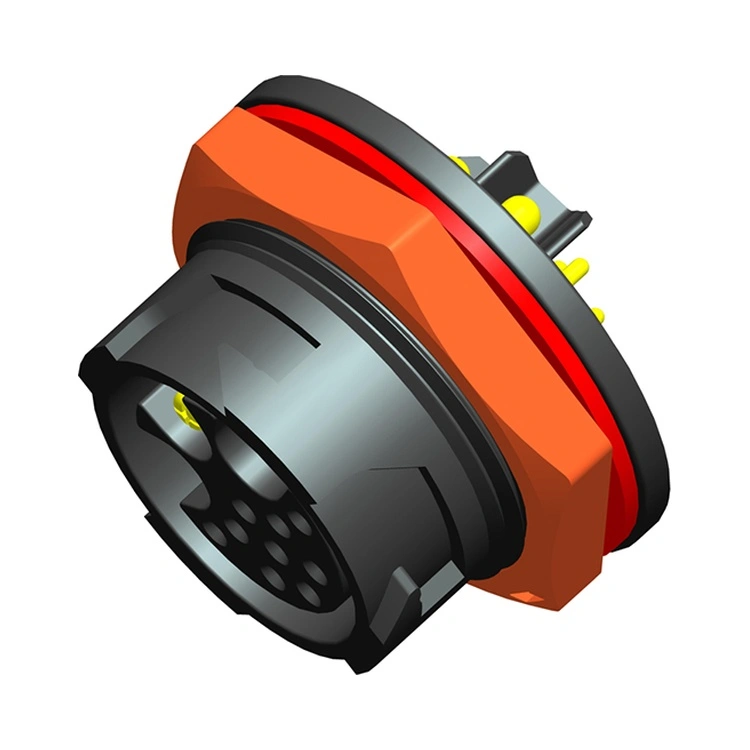

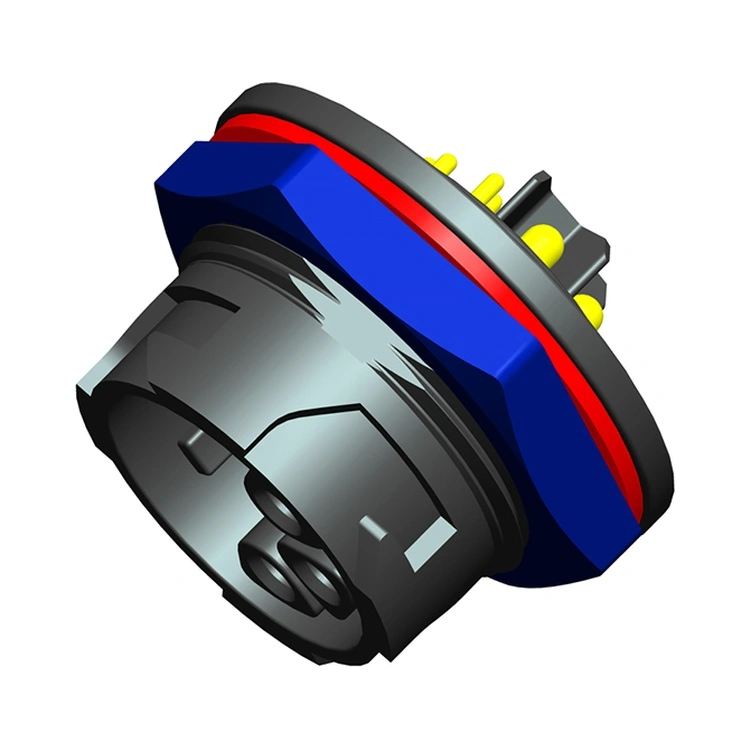

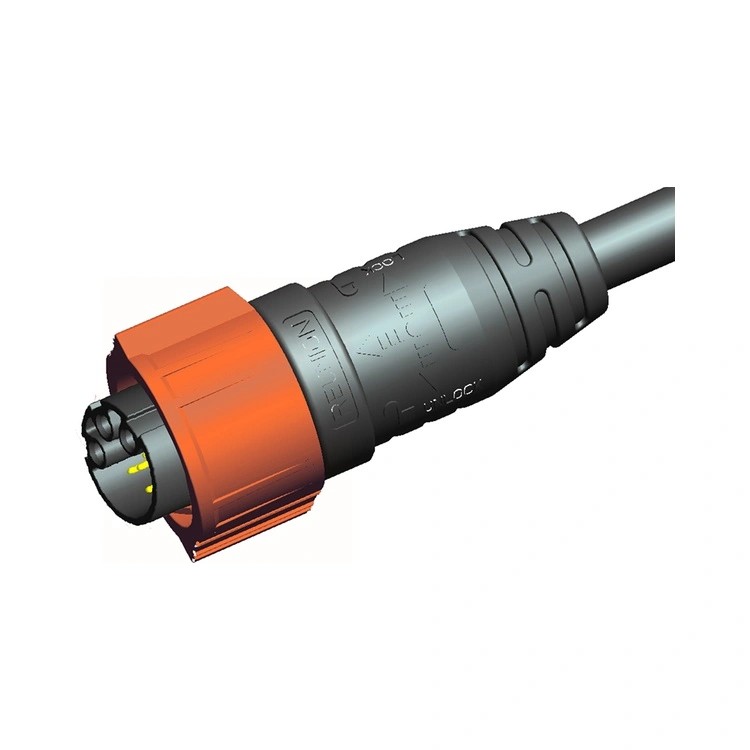

X Series Power & Signal Hybrid Connector သည် Reunion ၏ ဆန်းသစ်သော အပြန်အလှန်ချိတ်ဆက်မှုဖြေရှင်းချက်ဖြစ်ပြီး နေရာလွတ်ချွေတာသော အိမ်ရာတစ်ခုတည်းတွင် ပါဝါပေးပို့ခြင်းနှင့် အချက်ပြထုတ်လွှင့်ခြင်းတို့ကို ပေါင်းစပ်ထားသည်။ ချိတ်ဆက်မှုအမျိုးအစားများစွာကို အင်တာဖေ့စ်တစ်ခုတွင် ပေါင်းစည်းခြင်းဖြင့် panel နေရာလွတ်၊ ကေဘယ်အရေအတွက်နှင့် တပ်ဆင်မှုရှုပ်ထွေးမှုကို လျှော့ချရန်အတွက် ဤချိတ်ဆက်ကိရိယာသည် စက်ပစ္စည်းထုတ်လုပ်သူများထံမှ တိုးပွားလာသောလိုအပ်ချက်ကို ဖြေရှင်းပေးပါသည်။
ပါဝါအဆက်အသွယ်များကို လုံခြုံသော၊ ခုခံမှုနည်းသောချိတ်ဆက်မှုများအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ အချက်ပြအဆက်အသွယ်များကို အကာအရံများနှင့် crosstalk လျှော့ချရန် နေရာချထားပါသည်။ Reunion သည် X စီးရီးကို တိကျသောစက်ဖြင့် ပြုပြင်ခြင်းနှင့် ဆေးထိုးပုံသွင်းခြင်းမှ ဒေါင်လိုက်ပေါင်းစပ်ထားသော လုပ်ငန်းစဉ်ဖြင့် ထုတ်လုပ်ပါသည်။ အဆင့်မြင့်စက်မှုပစ္စည်းကိရိယာများ၊ ဘက်ထရီ၊ စွမ်းအင်၊ ebike၊ LED၊ သို့မဟုတ် စက်ရုပ်များကို ဒီဇိုင်းထုတ်သည့် အင်ဂျင်နီယာများအတွက်၊ ဤချိတ်ဆက်ကိရိယာသည် ဝါယာကြိုးများကို ရိုးရှင်းစေပြီး စနစ်တစ်ခုလုံး၏ခြေရာကို လျှော့ချပေးသည့် ယုံကြည်စိတ်ချရသော၊ ထိရောက်သောဖြေရှင်းချက်တစ်ခု ပေးပါသည်။
| ထူးခြားချက် | အကျိုးရှိသည်။ |
| ချိတ်ဆက်ကိရိယာတစ်ခုတွင် ပါဝါနှင့် အချက်ပြမှု | ပါဝါပေးပို့မှု (30A အထိ) နှင့် အချက်ပြထုတ်လွှင့်မှုကို မျက်နှာပြင်တစ်ခုတည်းတွင် ပေါင်းစပ်ထားသည်—အကန့်နေရာနှင့် ကေဘယ်လ်အရေအတွက်ကို လျှော့ချပေးသည်။ |
| လျင်မြန်သောလည်ပတ်သော့ခတ်စနစ် | အသံထွက်သောလော့ခ်အတည်ပြုချက်ဖြင့် အမြန်၊ လက်တစ်ဖက်ဖြင့် မိတ်လိုက်ခြင်းသည် တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းချိန်ကို လျှော့ချပေးသည်။ |
| IP67 ပတ်ဝန်းကျင် တံဆိပ်ခတ်ခြင်း။ | ဖုန်မှုန့်များတင်းကျပ်ပြီး ယာယီနှစ်မြှုပ်ခြင်းမှ ကာကွယ်ပေးသည်—စက်မှုလုပ်ငန်းနှင့် ပြင်ပအသုံးချပရိုဂရမ်များအတွက် ယုံကြည်စိတ်ချရသော။ |
| ပါဝါ-အချက်ပြဖွဲ့စည်းမှုများစွာ | 1X စီးရီး- 2+4 pins 3X စီးရီး- 3+9 ပင်များ - မတူညီသော ပါဝါနှင့် အချက်ပြလိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်စေသည်။ |
| ပလပ်စတစ်အိမ်ရာ | နိုင်လွန်ပစ္စည်း—UL94-V0၊ သံချေးတက်၊ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသည်။ |
| ရွှေချထားတဲ့ အဆက်အသွယ်များ | ထိတွေ့မှု ခံနိုင်ရည် နည်းပါးပြီး ချေးမတက်အောင် ကာကွယ်ခြင်း—မိတ်လိုက်သည့် စက်ဝန်း ရာနှင့်ချီ၍ စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းသည်။ |
| -40°C မှ +105°C လုပ်ဆောင်ချက် | ကျယ်ပြန့်သောအပူချိန်အကွာအဝေးသည် အလွန်အမင်းစက်မှုလုပ်ငန်းနှင့် ပြင်ပအခြေအနေများကို အကျုံးဝင်သည်။ |
| ကန့်သတ်ချက် | သတ်မှတ်ချက် |
| ဆက်သွယ်ရန်ပုံစံများ | 3 ပါဝါ + 9 အချက်ပြ |
| Power Contact Current | အဆက်အသွယ်တစ်ခုလျှင် 30A အထိ |
| ပါဝါဗို့အား | 300V AC/DC အထိ |
| Signal Contact Current | အဆက်အသွယ်တစ်ခုလျှင် 5A အထိ |
| Signal Voltage | 30V DC အထိ |
| ဆက်သွယ်ရန် ခုခံမှု | ≤5mΩ |
| လျှပ်ကာ ခုခံမှု | ≥2000MΩ |
| Dielectric ခံနိုင်ရည်ရှိသည်။ | 1500V AC 1 မိနစ် |
| မိတ်လိုက်ခြင်းသံသရာ | ≥1,000 ကြိမ် |
| လည်ပတ်အပူချိန် | -40°C ~ +105°C |
| ကာကွယ်မှုအဆင့်သတ်မှတ်ချက် | IP67 (ဖော်စပ်ထားသော အခြေအနေ) |
| အိမ်ရာပစ္စည်း | PA6+GF အနက်ရောင် |
| ဆက်သွယ်ရန်ပစ္စည်း | C54400 & C3602 ရွှေအဖြစ်လည်းကောင်း & nel အဖြစ်လည်းကောင်း |

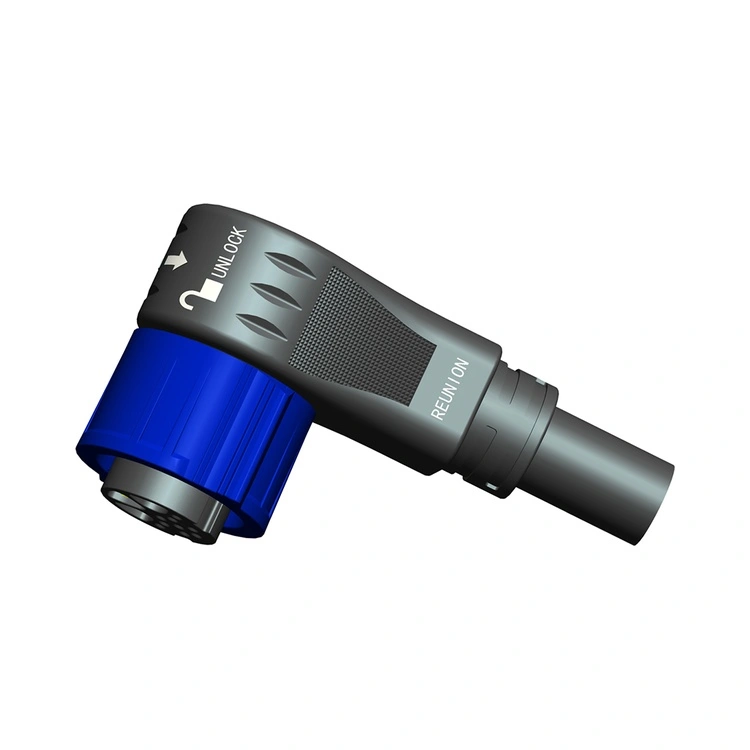

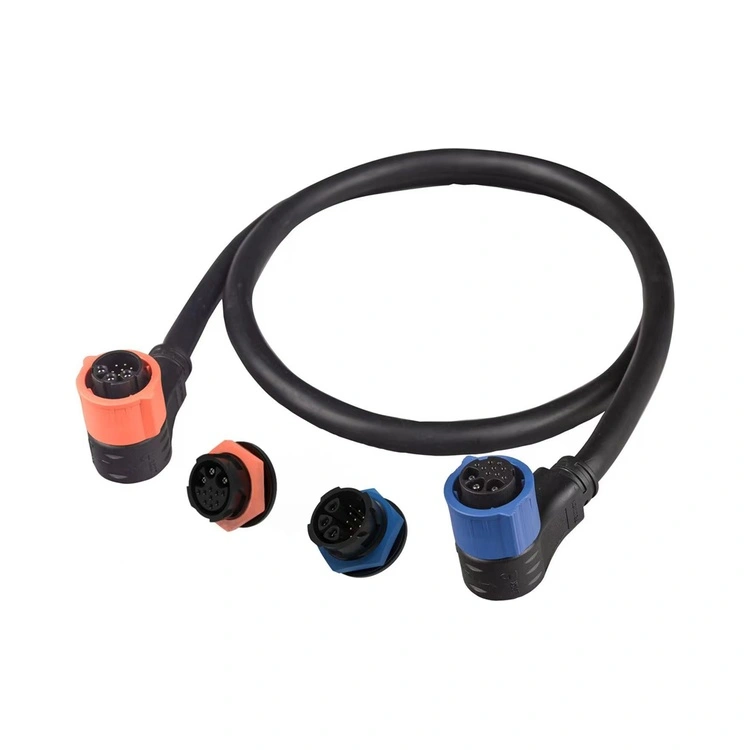

| Cable Exit | ဖြောင့် သို့မဟုတ် ညာထောင့် |
| ရှုထောင့် | Reunion X စီးရီး Hybrid | Power + Signal Connectors များကို ခွဲခြားပါ။ | Premium European Hybrid Connector အမှတ်တံဆိပ်များ |
| Panel Space | အကန့်တစ်ခုဖြတ်ရန် လိုအပ်သည်။ | အကန့်နှစ်ခုဖြတ်ရန် လိုအပ်သည်။ | ကန့်လန့်ဖြတ်တစ်ခု |
| Cable Count | ကြိုးတစ်ချောင်း လိုအပ်သည်။ | ကြိုးနှစ်ချောင်း လိုအပ်သည်။ | ကြိုးတစ်ချောင်း |
| စျေးနှုန်း | Volume အဆင်ပြေသောစျေးနှုန်း | အစိတ်အပိုင်း ကုန်ကျစရိတ် သက်သာခြင်း၊ တပ်ဆင်စရိတ် မြင့်မားခြင်း။ | 3-4× ပိုမြင့်သည်။ |
| တပ်ဆင်ချိန် | လျှော့ချထားသည် (ချိတ်ဆက်ကိရိယာတစ်ခု) | တိုးချဲ့ထားသည် (ချိတ်ဆက်နှစ်ခု) | လျှော့ပေးတယ်။ |
| IP67 တံဆိပ်ခတ်ခြင်း။ | စံ | ပြောင်းလဲနိုင်သော | စံ |
| ဆက်သွယ်ရန်ပုံစံများ | ရွေးချယ်စရာများစွာ - ကျယ်ကျယ်ပြန့်ပြန့် | စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ | ကန့်သတ်ဘောင် |
| ပါဝါအဆင့်သတ်မှတ်ခြင်း။ | 30A အထိ | ပုံစံတူ | ပုံစံတူ |
| 100% လျှပ်စစ်စမ်းသပ်မှု | ယူနစ်တိုင်း | နမူနာအခြေခံ | နမူနာအခြေခံ |
| ခြေရာခံနိုင်မှု | ERP ကို ခြေရာခံနိုင်ပါတယ်။ | ပြောင်းလဲနိုင်သော | ဟုတ်ကဲ့ |
| ကြာမြင့်ချိန် | 12-15 ရက် | 4-8 ပတ် | 4-8 ပတ် |
| စိတ်ကြိုက်လုပ်ပါ။ | အနိမ့် MOQ | ပြောင်းလဲနိုင်သော | မြင့်မားသော MOQ |
Reunion ၏အားသာချက် ပေါင်းစပ်ပါဝါ-အချက်ပြချိတ်ဆက်မှု၊ လျှော့ချထားသော နေရာလွတ်လိုအပ်ချက်များနှင့် ရိုးရှင်းသောကေဘယ်လ်စီမံခန့်ခွဲမှု—ဥရောပအမှတ်တံဆိပ်များ၏ ပရီမီယံကုန်ကျစရိတ်မပါဘဲ ကုန်ကျစရိတ်သက်သာသောစျေးနှုန်းဖြင့် သင်ရရှိမည်ဖြစ်သည်။
| အောင်လက်မှတ် | အတိုင်းအတာ |
| ISO 9001:2015 | အရည်အသွေးစီမံခန့်ခွဲမှု- ဒီဇိုင်း၊ ထုတ်လုပ်မှုနှင့် အရောင်းအပြီးဝန်ဆောင်မှု။ |
| ISO 14001:2015 | သဘာဝပတ်ဝန်းကျင် စီမံခန့်ခွဲမှု- စိစစ်ပြီး အမှိုက်လျှော့ချရေးနှင့် ရေရှည်တည်တံ့သော အလေ့အကျင့်များ။ |
| ISO 13485:2016 | ဆေးဘက်ဆိုင်ရာစက်ပစ္စည်း အရည်အသွေးစီမံခန့်ခွဲမှု—ရောဂါရှာဖွေရေး သို့မဟုတ် စောင့်ကြည့်ရေးကိရိယာများတွင် အသုံးပြုသည့် X စီးရီးအတွက် အကျုံးဝင်သည်။ |
| UL အသိအမှတ်ပြု | မြောက်အမေရိကဈေးကွက်များအတွက် အစိတ်အပိုင်းအဆင့် ဘေးကင်းရေး လက်မှတ်။ |
| RoHS | အန္တရာယ်ရှိသော ပစ္စည်းများ ကန့်သတ်ခြင်း- EU ညွှန်ကြားချက်ကို လိုက်နာခြင်း။ |
Reunion ၏ X စီးရီးထုတ်လုပ်မှုလိုင်းသည် တင်းကျပ်သော လုပ်ငန်းစဉ်ထိန်းချုပ်မှုအောက်တွင် လုပ်ဆောင်သည်။ IP67 တံဆိပ်ခတ်ခြင်းကို အမှန်တကယ် နှစ်မြှုပ်စမ်းသပ်ခြင်းဖြင့် ထုတ်လုပ်မှုအသုတ်တိုင်းတွင် စစ်ဆေးအတည်ပြုပါသည်။ စမ်းသပ်မှုမှတ်တမ်းများ၊ ပစ္စည်းလက်မှတ်များနှင့် စစ်ဆေးရေးအစီရင်ခံစာများကို အသုတ်တစ်ခုစီအတွက် သိမ်းဆည်းထားသည်။
အဓိကအားသာချက်ကspace နှင့် cable ထိရောက်မှု. ပေါင်းစပ်ချိတ်ဆက်ကိရိယာ-
အကန့်ဖြတ်တောက်မှုများကို လျှော့ချပေးသည်။- ချိတ်ဆက်ကိရိယာတစ်ခုနှင့် သီးခြားချိတ်ဆက်ကိရိယာနှစ်ခု သို့မဟုတ် သုံးခု။
ကေဘယ်အရေအတွက်ကို လျှော့ချပေးသည်။- ကေဘယ်ကြိုးများ တပ်ဆင်မှုတစ်ခုနှင့် ကေဘယ်ကြိုးများစွာ။
ထည့်သွင်းမှုကို ရိုးရှင်းစေသည်။- မိတ်လိုက်ခြင်းလုပ်ငန်းတစ်ခုနှင့် လုပ်ဆောင်ချက်အများအပြား။
ဖြစ်နိုင်ခြေရှိသော ကျရှုံးမှုများကို လျှော့ချပေးသည်။- ချိတ်ဆက်မှု နည်းပါးလာခြင်းသည် ချို့ယွင်းချက် နည်းပါးလာခြင်းကို ဆိုလိုသည်။
ကေဘယ်လ်စီမံခန့်ခွဲမှုကို ပိုမိုကောင်းမွန်စေသည်။- ကေဘယ်တစ်ခုသည် လမ်းကြောင်းပြောင်းရန် ပိုမိုလွယ်ကူပြီး လုံခြုံသည်။
ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ စက်ရုပ်များ၊ သို့မဟုတ် ကျစ်လစ်သိပ်သည်းသောစက်မှုဆိုင်ရာထိန်းချုပ်မှုများကဲ့သို့သော ကန့်အကန့်နေရာလွတ်ရှိသော စက်ပစ္စည်းများအတွက်- ပေါင်းစပ်ချိတ်ဆက်ကိရိယာသည် မကြာခဏလိုအပ်ပါသည်။
Reunion က အောက်ပါ တပ်ဆင်ခြင်း အလေ့အကျင့်များကို အကြံပြုပါသည်။
မိတ်လိုက်- လော့ခ်ချကြောင်း အတည်ပြုသည်အထိ ခိုင်မြဲစွာ တွန်းပါ။
O-ring စစ်ဆေးခြင်း။- ပုံပျက်ခြင်း၊ ကွဲအက်ခြင်း သို့မဟုတ် မာကျောခြင်းများကို မြင်ပါက O-ring ကို အစားထိုးပါ။
ကြိုးအချင်းဝက်ကွေး- အနည်းဆုံးထိန်းသိမ်းပါ။5× ကြိုးအချင်း connector entry မှာ။
တိမ်းညွှတ်မှု- အပြင်ဘက်/ရေဆေးချတပ်ဆင်မှုများအတွက် အရှေ့တိုင်းကေဘယ်ကို အောက်ဘက်သို့ ထွက်ပါ။
