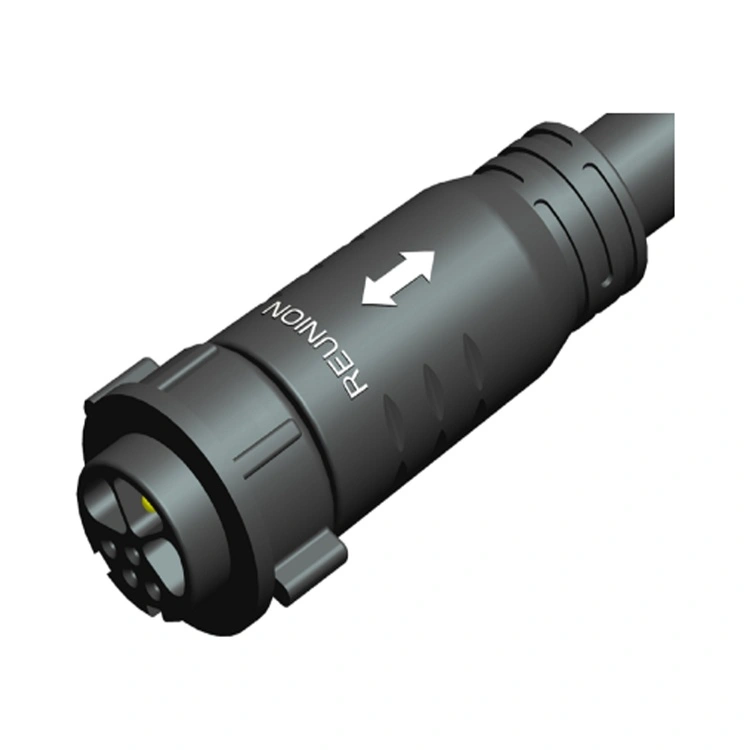

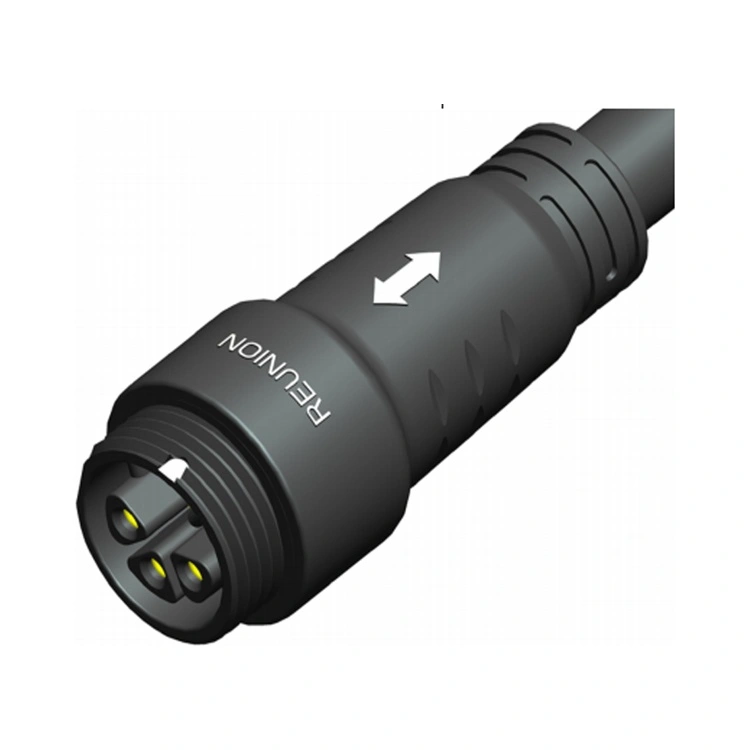

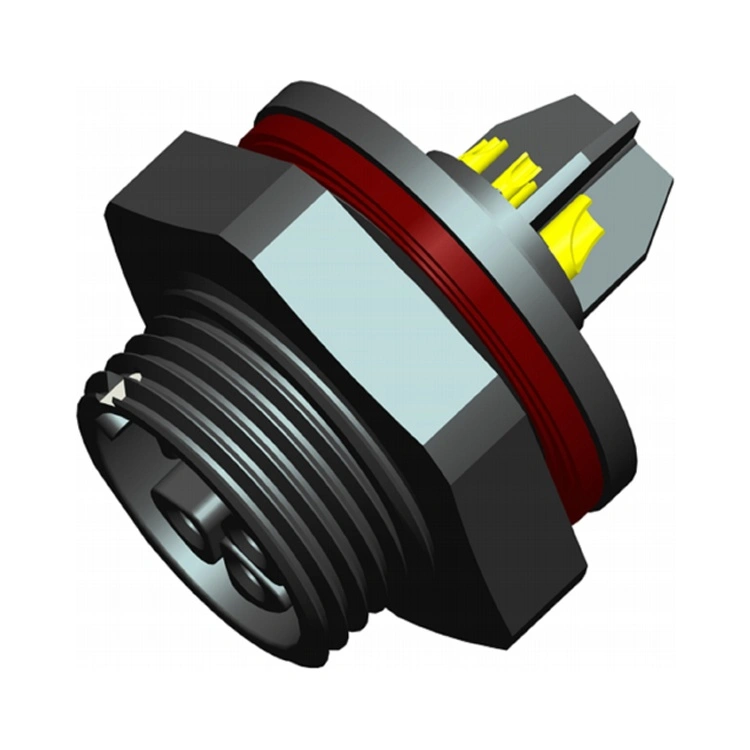

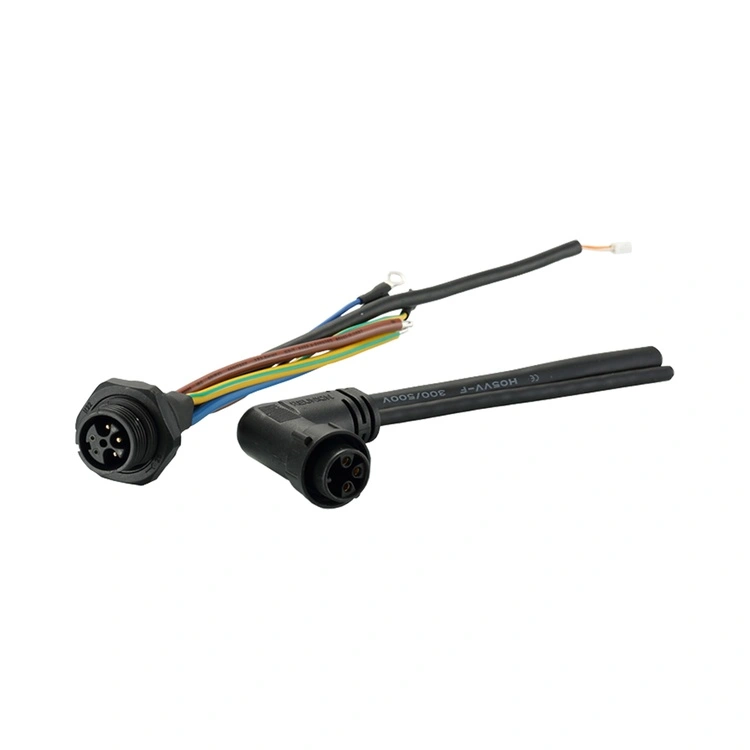

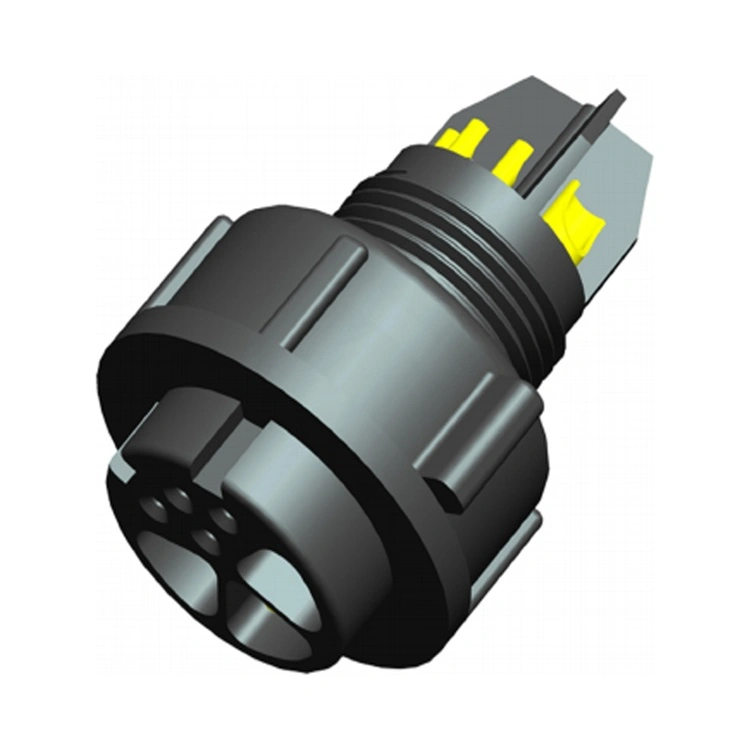

M Series Power & Signal Hybrid Connector သည် ကျစ်လစ်သိပ်သည်းသော အိမ်ရာတစ်ခုအတွင်း ပါဝါနှင့် ဒေတာထုတ်လွှင့်မှုနှစ်ခုစလုံးလိုအပ်သော အပလီကေးရှင်းများအတွက် Reunion ၏ ပေါင်းစပ်အပြန်အလှန်ဆက်သွယ်မှုဖြေရှင်းချက်ဖြစ်သည်။ ဤချိတ်ဆက်ကိရိယာသည် M-series ၏ ခိုင်ခံ့သောပတ်ဝန်းကျင် တံဆိပ်ခတ်ခြင်းနှင့် ချည်ကြိုးများသော့ခတ်ခြင်း ယန္တရားကို ပေါင်းစပ်ပါဝါ-အချက်ပြဆက်သွယ်မှုပုံစံများဖြင့် ပေါင်းစပ်ထားသည်—သီးခြားပါဝါနှင့် အချက်ပြကြိုးများ လိုအပ်မှုကို ဖယ်ရှားပေးသည်။
ပါဝါအဆက်အသွယ်များကို 14 AWG အထိ ဝါယာကြိုးတိုင်းတာမှုများဖြင့် လုံခြုံပြီး ခုခံမှုနည်းသော ချိတ်ဆက်မှုများအတွက် ဒီဇိုင်းထုတ်ထားပြီး signal contacts များကို အကာအရံများဖြင့် crosstalk လျှော့ချရန် နေရာချထားပေးပါသည်။ Reunion သည် M စီးရီးကို ဒေါင်လိုက်ပေါင်းစပ်ထားသော လုပ်ငန်းစဉ်ဖြင့်—အလိုအလျောက် တပ်ဆင်ခြင်းနှင့် 100% လျှပ်စစ်စမ်းသပ်ခြင်းမှ တိကျသောစက်ဖြင့် ထုတ်လုပ်သည်။ ကျစ်လစ်သောစက်မှုပစ္စည်းကိရိယာများ၊ စက်ရုပ်များ၊ သို့မဟုတ် အလိုအလျောက်စနစ်များကို ဒီဇိုင်းထုတ်သည့် အင်ဂျင်နီယာများအတွက်၊ ဤချိတ်ဆက်ကိရိယာသည် ဝိုင်ယာကြိုးရှုပ်ထွေးမှုနှင့် panel နေရာလိုအပ်ချက်များကို လျှော့ချပေးသည့် ယုံကြည်စိတ်ချရသော၊ ထိရောက်သောဖြေရှင်းချက်တစ်ခုပေးပါသည်။
| ထူးခြားချက် | အကျိုးရှိသည်။ |
| ချိတ်ဆက်ကိရိယာတစ်ခုတွင် ပါဝါနှင့် အချက်ပြမှု | ပါဝါပေးပို့မှု (22A အထိ) နှင့် အချက်ပြထုတ်လွှင့်မှုကို မျက်နှာပြင်တစ်ခုတည်းတွင် ပေါင်းစပ်ထားသည်—အကန့်နေရာလွတ်၊ ကေဘယ်အရေအတွက်နှင့် တပ်ဆင်ချိန်တို့ကို လျှော့ချပေးသည်။ |
| IP67 ပတ်ဝန်းကျင် တံဆိပ်ခတ်ခြင်း။ | ဖုန်မှုန့်များကို တင်းတင်းကျပ်ကျပ်ထားပြီး ယာယီနှစ်မြှုပ်ခြင်းမှ ကာကွယ်ပေးသည်—စက်မှုလုပ်ငန်း၊ လျှော်ဖွပ်ခြင်းနှင့် ပြင်ပပတ်ဝန်းကျင်အတွက် ယုံကြည်စိတ်ချရသော။ |
| Threaded Locking Mechanism ၊ | တုန်ခါမှုကို ခံနိုင်ရည်ရှိသော မိတ်လိုက်ခြင်း—တုန်ခါမှုမြင့်မားသော အပလီကေးရှင်းများတွင် မတော်တဆ အဆက်အသွယ်ပြတ်တောက်မှုကို ကာကွယ်ပေးသည်။ |
| ပါဝါ-အချက်ပြဖွဲ့စည်းမှုများစွာ | 1M စီးရီး 2+4Pin၊ 7Pin နှင့် 9Pin 2M စီးရီး 3+2၊ 3+4Pin နှင့် 9Pin—မတူညီသော ပါဝါနှင့် အချက်ပြလိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်စေသည်။ |
| ရွှေချထားတဲ့ အဆက်အသွယ်များ | ထိတွေ့မှု ခံနိုင်ရည် နည်းပါးပြီး ချေးမတက်အောင် ကာကွယ်ခြင်း—မိတ်လိုက်သည့် စက်ဝန်း ရာနှင့်ချီ၍ စွမ်းဆောင်ရည်ကို ထိန်းသိမ်းသည်။ |
| -40°C မှ +105°C လုပ်ဆောင်ချက် | ကျယ်ပြန့်သောအပူချိန်အကွာအဝေးသည် အလွန်အမင်းစက်မှုလုပ်ငန်းနှင့် ပြင်ပအခြေအနေများကို အကျုံးဝင်သည်။ |
| Flexible Termination ရွေးချယ်စရာများ | ဂဟေ၊ နှပ်-ဂဟေ၊ နှင့် PCB—ကွဲပြားသော တပ်ဆင်မှုနည်းလမ်းများကို လိုက်လျောညီထွေဖြစ်စေသည်။ |
| ကန့်သတ်ချက် | 1M စီးရီး | 2M စီးရီး |
| ဆက်သွယ်ရန်ပုံစံများ | 2+4pins၊ 7pins၊8pins | ၃+၂ပင်၊ ၃+၄ပင်၊ ၉ပင် |
| ပါဝါလျှပ်စီးကြောင်း | 12A | 22A |
| ပါဝါဗို့အား | 250V | 800V |
| Signal Current | 6A | 9A |
| Signal Voltage | 50V AC/DC အထိ | |
| လျှပ်ကာ ခုခံမှု | ≥2000MΩ | ≥2000MΩ |
| မိတ်လိုက်ခြင်းသံသရာ | ≥1000 ကြိမ် | ≥1000 ကြိမ် |
| လည်ပတ်အပူချိန် | -40°C ~ +105°C | -40°C ~ +105°C |
| ကာကွယ်မှုအဆင့်သတ်မှတ်ချက် | IP67 (ဖော်စပ်ထားသော အခြေအနေ) | IP67 (ဖော်စပ်ထားသော အခြေအနေ) |
| အိမ်ရာပစ္စည်း | PA6 | PA6 |
| ဆက်သွယ်ရန်ပစ္စည်း | ကြေးနီသတ္တုစပ်ကို ရွှေအဖြစ်လည်းကောင်း | ကြေးနီသတ္တုစပ်ကို ရွှေအဖြစ်လည်းကောင်း |
M Series Power & Signal Hybrid Connector ကို ပေါင်းစပ်ပါဝါ-အချက်ပြ ချိတ်ဆက်မှုသည် စက်ပစ္စည်းများ ဒီဇိုင်းကို ရိုးရှင်းစေပြီး တပ်ဆင်မှု ရှုပ်ထွေးမှုကို လျှော့ချပေးသည့် လုပ်ငန်းများတွင် အသုံးပြုထားသည်။
စက်ရုပ်များ– မော်တော်ပါဝါ + ကုဒ်ပြောင်းကိရိယာ တုံ့ပြန်ချက်၊ လက်မောင်းအဆုံးကိရိယာ ပါဝါ + အာရုံခံအချက်ပြမှုများ။
စက်မှု အလိုအလျောက်စနစ် – တွန်းအား ပါဝါ + အနေအထား တုံ့ပြန်ချက်၊ အဆို့ရှင် ထိန်းချုပ်မှု + အခြေအနေကို စောင့်ကြည့်ခြင်း။
ဆေးဘက်ဆိုင်ရာကိရိယာများ – ပန့်ပါဝါ + စီးဆင်းမှုအာရုံခံအချက်ပြမှုများ၊ ရောဂါရှာဖွေရေးကိရိယာ ပါဝါ + ဒေတာ။
LED Lighting – စွမ်းအားမြင့် LED ဒရိုက်ဘာ + DALI/DMX ထိန်းချုပ်မှု အချက်ပြမှုများ။
စက်မှုအာရုံခံကိရိယာများ – အာရုံခံပါဝါ + IO-Link ဆက်သွယ်ရေး။
မော်တော်ယာဥ်ထုတ်လုပ်ရေး – စည်းဝေးပွဲလိုင်းစက်ကိရိယာ ပါဝါ + ထိန်းချုပ်အချက်ပြမှုများ။
ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် – နေရောင်ခြည်ခြေရာခံ ပါဝါ + အနေအထား တုံ့ပြန်ချက်။
| အောင်လက်မှတ် | အတိုင်းအတာ |
| ISO 9001:2015 | အရည်အသွေးစီမံခန့်ခွဲမှု- ဒီဇိုင်း၊ ထုတ်လုပ်မှုနှင့် အရောင်းအပြီးဝန်ဆောင်မှု။ |
| ISO 14001:2015 | သဘာဝပတ်ဝန်းကျင် စီမံခန့်ခွဲမှု- စိစစ်ပြီး အမှိုက်လျှော့ချရေးနှင့် ရေရှည်တည်တံ့သော အလေ့အကျင့်များ။ |
| ISO 13485:2016 | ဆေးဘက်ဆိုင်ရာစက်ပစ္စည်း အရည်အသွေးစီမံခန့်ခွဲမှု—ရောဂါရှာဖွေရေး သို့မဟုတ် စောင့်ကြည့်ရေးကိရိယာများတွင် အသုံးပြုသည့် M စီးရီးအတွက် အကျုံးဝင်သည်။ |
| UL အသိအမှတ်ပြု | မြောက်အမေရိကဈေးကွက်များအတွက် အစိတ်အပိုင်းအဆင့် ဘေးကင်းရေး လက်မှတ်။ |
| RoHS | အန္တရာယ်ရှိသော ပစ္စည်းများ ကန့်သတ်ခြင်း- EU ညွှန်ကြားချက်ကို လိုက်နာခြင်း။ |
Reunion ၏ M စီးရီးထုတ်လုပ်မှုလိုင်းသည် တင်းကျပ်သော လုပ်ငန်းစဉ်ထိန်းချုပ်မှုအောက်တွင် လုပ်ဆောင်သည်။ IP67 တံဆိပ်ခတ်ခြင်းကို အမှန်တကယ် နှစ်မြှုပ်စမ်းသပ်ခြင်းဖြင့် ထုတ်လုပ်မှုအသုတ်တိုင်းတွင် စစ်ဆေးအတည်ပြုပါသည်။ စမ်းသပ်မှုမှတ်တမ်းများ၊ ပစ္စည်းလက်မှတ်များနှင့် စစ်ဆေးရေးအစီရင်ခံစာများကို အသုတ်တစ်ခုစီအတွက် သိမ်းဆည်းထားသည်။
ချိတ်ဆက်ကိရိယာနှစ်ခုလုံးသည် ပါဝါနှင့် အချက်ပြမှုများကို အင်တာဖေ့စ်တစ်ခုတည်းတွင် ပေါင်းစပ်ထားသော်လည်း ၎င်းတို့သည် မတူညီသော အပလီကေးရှင်းလိုအပ်ချက်များကို ဆောင်ရွက်ပေးသည်-
| ရှုထောင့် | M စီးရီး Hybrid | X စီးရီး ဟိုက်ဘရစ် |
| လော့ခ်ချခြင်း ယန္တရား | ချည်သော့ခတ်စနစ် | လျင်မြန်သောလည်ပတ်သော့ခတ်စနစ် |
| တံဆိပ်ခတ်ခြင်း။ | IP67 (စံနှုန်း) | IP67 (စံနှုန်း) |
| ပါဝါအဆင့်သတ်မှတ်ခြင်း။ | 22A အထိ | 30A အထိ |
| Shell အရွယ်အစား | 1M, 2M စီးရီး | 1X၊ 3X စီးရီး |
| မူလတန်းလျှောက်လွှာ | စက်မှုလုပ်ငန်း၊ စက်ရုပ်၊ LED အလင်းရောင်၊ | စမ်းသပ်ကိရိယာများ၊ စက်ရုပ်များ၊ ဘက်ထရီ၊ စွမ်းအင်၊ LED မျက်နှာပြင် |
