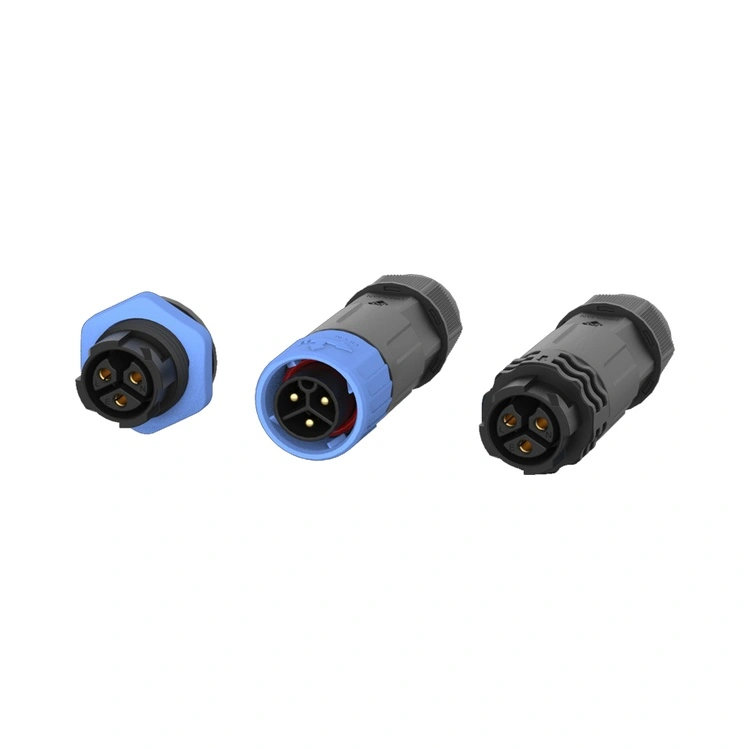

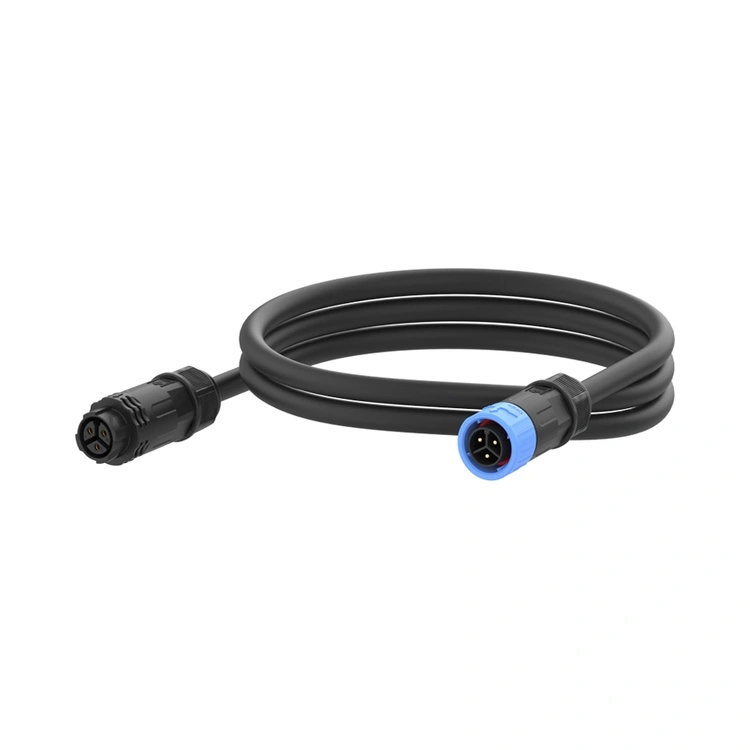

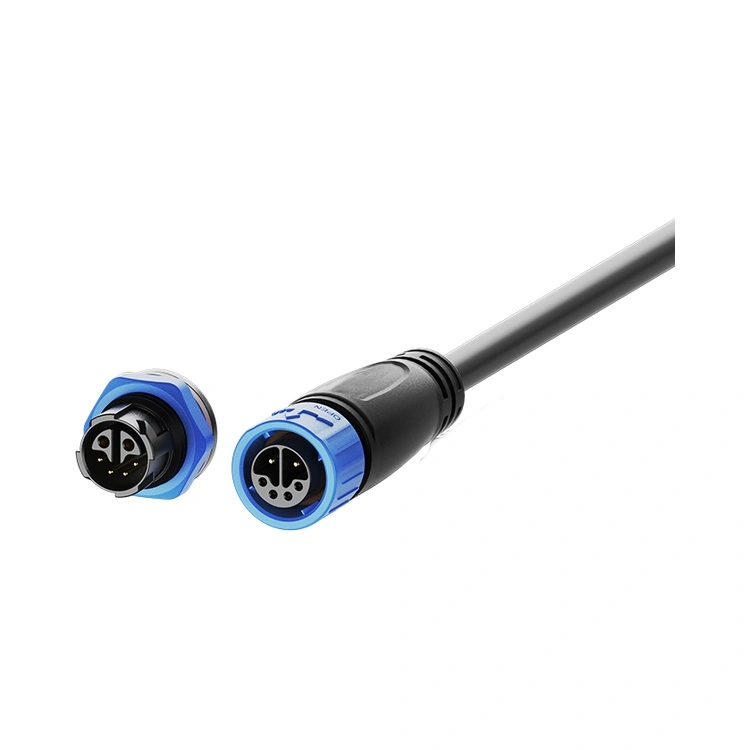

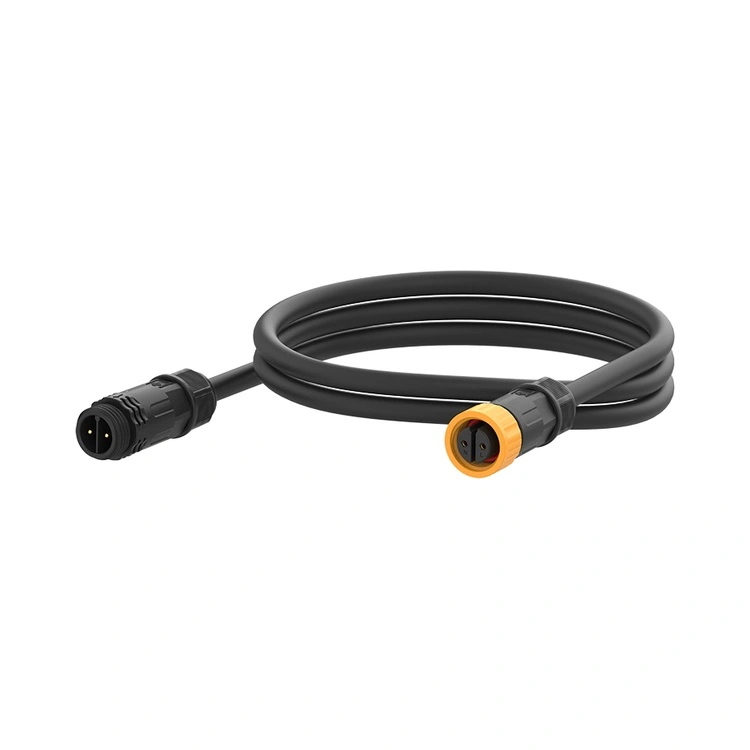

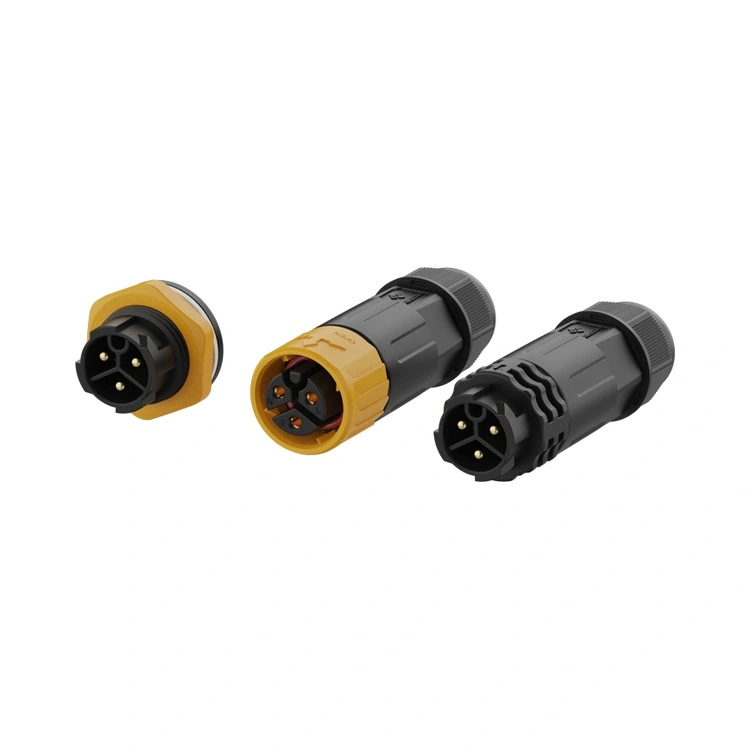

M16 စီးရီး ရေစိုခံချိတ်ဆက်ကိရိယာ

M16 Series Waterproof Connector သည် Reunion ၏ အလယ်အလတ်တန်းစား စက်မှုချိတ်ဆက်မှုဖြစ်ပြီး၊ ကျစ်လစ်သိပ်သည်းသော M12 ချိတ်ဆက်ကိရိယာများနှင့် ပိုကြီးသော M20/M25 ပါဝါချိတ်ဆက်ကိရိယာများကြား ကွာဟချက်ကို တံတားထိုးရန် ဒီဇိုင်းထုတ်ထားသည်။ IP67/IP68 တံဆိပ်ခတ်ခြင်းစံနှုန်းအရ အသိအမှတ်ပြုထားသော ဤချည်မျှင်ပတ်ရထားချိတ်ဆက်ကိရိယာသည် ရေဆေးချသည့်ပတ်ဝန်းကျင်၊ ပြင်ပတပ်ဆင်မှုများနှင့် အလယ်အလတ်ပါဝါလိုအပ်ချက်ရှိသော စက်မှုလုပ်ငန်းသုံးပစ္စည်းများအတွက် သင့်လျော်သော 16mm မျက်နှာပြင်ကို ကြံ့ခိုင်သော 16mm မျက်နှာပြင်ဖြင့် ပေါင်းစပ်ထားသည်။

အဆက်အသွယ်များကို ရွေးချယ်ထားသော ရွှေပြားဖြင့် ကြေးဝါဖြင့် ထုလုပ်ထားပြီး မိတ်လိုက်သည့် စက်ဝန်း ရာနှင့်ချီကျော်တွင် အနိမ့်နှင့် sable contact resistance ကို ထိန်းသိမ်းထားသည်။ Reunion သည် M16 စီးရီးကို ဒေါင်လိုက်ပေါင်းစပ်ထားသော လုပ်ငန်းစဉ်ဖြင့်—အလိုအလျောက် တပ်ဆင်ခြင်းနှင့် 100% လျှပ်စစ်စမ်းသပ်ခြင်းမှ တိကျသောစက်ဖြင့် ထုတ်လုပ်သည်။ ဂဟေဆော်ခြင်း သို့မဟုတ် PCB ရပ်စဲခြင်းများနှင့်အတူ panel-mount နှင့် cable-mount ဗားရှင်းများတွင်ရရှိနိုင်သည်၊ M16 စီးရီးသည် အမျိုးမျိုးသောစက်ပစ္စည်းဒီဇိုင်းများနှင့်လိုက်လျောညီထွေဖြစ်စေသည်။ M12 ထက် လက်ရှိစွမ်းဆောင်ရည်ကို ပံ့ပိုးပေးသည့် ချိတ်ဆက်ကိရိယာတစ်ခု လိုအပ်သော်လည်း သေးငယ်သေးသော ပုံစံအချက်အနေဖြင့်၊ ဤချိတ်ဆက်ကိရိယာသည် ယုံကြည်စိတ်ချရသော၊ အလုံပိတ် အပြန်အလှန်ချိတ်ဆက်မှုဖြေရှင်းချက်ကို ပေးဆောင်သည်။

အဓိက အရောင်းရဆုံးအချက်များ

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အထွေထွေသတ်မှတ်ချက်များ-

လည်ပတ်အပူချိန်- -40°C ~ +105°C

ကာကွယ်မှုအဆင့်: IP67 / IP68 (ပေါင်းစပ်ထားသည်)

အိမ်သုံးပစ္စည်း- အပူချိန်မြင့်သော သာမိုပလတ်စတစ်

ဆက်သွယ်ရန်ပစ္စည်း- ရွှေချထားသည့် ကြေးနီသတ္တုစပ်

အဆက်အသွယ် ခုခံမှု- ≤3mΩ

မိတ်လိုက်ခြင်း သံသရာ- ≥500

မီးလောင်လွယ်မှုအဆင့်သတ်မှတ်ချက်- UL 94 V-0

ပစ္စည်းအားလုံး RoHS နှင့်ကိုက်ညီသည်။

ယှဉ်ပြိုင်နိုင်သော အားသာချက်များ – Reunion ၏ M16 စီးရီးကို ဘာကြောင့် ရွေးချယ်တာလဲ။

လက်မှတ်များနှင့် အရည်အသွေးအာမခံချက်

Reunion ၏ M16 ထုတ်လုပ်မှုလိုင်းသည် တင်းကျပ်သော လုပ်ငန်းစဉ်ထိန်းချုပ်မှုအောက်တွင် လုပ်ဆောင်သည်။ IP67/IP68 တံဆိပ်ခတ်ခြင်းကို အမှန်တကယ်နှစ်မြှုပ်စမ်းသပ်ခြင်းဖြင့် ထုတ်လုပ်မှုအသုတ်တိုင်းတွင် အတည်ပြုပါသည်။ စမ်းသပ်မှုမှတ်တမ်းများ၊ ပစ္စည်းလက်မှတ်များနှင့် စစ်ဆေးရေးအစီရင်ခံစာများကို အသုတ်တစ်ခုစီအတွက် ထိန်းသိမ်းထားပြီး သင်၏အရည်အသွေးစစ်ဆေးမှုများနှင့် သုံးစွဲသူစာရွက်စာတမ်းလိုအပ်ချက်များကို ပံ့ပိုးပေးပါသည်။

အမေးများသောမေးခွန်းများ (FAQ)

2+4 ပေါင်းစပ်ပင်တွယ်ဖွဲ့စည်းမှု၏ အားသာချက်မှာ အဘယ်နည်း၊ ၎င်းကို မည်သည့်အချိန်တွင် သတ်မှတ်ရမည်နည်း။

2+4 ပေါင်းစပ်ဖွဲ့စည်းမှုတွင် ပါဝါအဆက်အသွယ်နှစ်ခု (အဆင့်သတ်မှတ်ထားသော 10A၊ 250V) နှင့် ချိတ်ဆက်ကိရိယာအိမ်တစ်ခုတွင် အချက်ပြအဆက်အသွယ်လေးခု (အဆင့်သတ်မှတ်ထားသော 3A၊ 50V) တို့ကို ပေါင်းစပ်ထားသည်။ ဤဒီဇိုင်းသည် သိသာထင်ရှားသော အားသာချက်များကို ပေးဆောင်သည်-

ကေဘယ်လ်အရေအတွက်ကို လျှော့ချပေးသည်– သီးခြားပါဝါနှင့် အချက်ပြကေဘယ်ကြိုးများကို လုပ်ဆောင်မည့်အစား၊ ကေဘယ်တစ်ခုသည် နှစ်ခုစလုံးကို သယ်ဆောင်သည်။

အကန့်နေရာလွတ်ကို သက်သာစေသည် – အကန့်ဖြတ်တောက်မှုတစ်ခုသည် နှစ်ခုကို အစားထိုးသည်။

ထည့်သွင်းမှုကို ရိုးရှင်းစေသည် – နှစ်ခုအစား မိတ်ဖက်အတွက် ချိတ်ဆက်ကိရိယာတစ်ခု။

သာမာန်အပလီကေးရှင်းများတွင် မော်တာဒရိုက်များ (ပါဝါ + ကုဒ်ဒါ တုံ့ပြန်ချက်)၊ LED မီးတောက်များ (ပါဝါ + DALI ထိန်းချုပ်မှု) နှင့် ပါဝါနှင့် ဒေတာ နှစ်မျိုးစလုံး လိုအပ်သည့် စက်မှုအာရုံခံကိရိယာများ ပါဝင်သည်။ သင့်စက်ပစ္စည်းသည် ပါဝါအတွက် >4A လိုအပ်ပြီး ဗို့အားနိမ့်အချက်ပြမှုများကို သယ်ဆောင်ပါက၊ 2+4 ဟိုက်ဘရစ်သည် မကြာခဏ အထိရောက်ဆုံးဖြေရှင်းချက်ဖြစ်သည်။

IP67 နှင့် IP68 အဆင့်သတ်မှတ်ချက်နှစ်ခုစလုံးဖြင့် M16 ချိတ်ဆက်ကိရိယာကို ရနိုင်ပါသလား— လက်တွေ့တွင် ကွာခြားချက်မှာ အဘယ်နည်း။

အဆင့်သတ်မှတ်ချက်နှစ်ခုလုံးကို တူညီသောချိတ်ဆက်ကိရိယာဒီဇိုင်းတွင် ရနိုင်သော်လည်း လက်တွေ့ကျသောကွာခြားချက်မှာ-

IP67 - ယာယီနှစ်မြှုပ်ခြင်းမှ ကာကွယ်ပေးသည် (1m မိနစ် 30)။ ပြင်ပနှင့် လျှော်ဖွပ်အသုံးပြုမှုအများစုအတွက် သင့်လျော်သည်။

IP68 – စဉ်ဆက်မပြတ် နှစ်မြှုပ်ခြင်းမှ ကာကွယ်ပေးသည် (ဖောက်သည်က သတ်မှတ်ထားသော အတိမ်အနက်နှင့် ကြာချိန်)။ အဏ္ဏဝါ၊ ရေနစ်မြုပ်နေသော အာရုံခံကိရိယာနှင့် ရေလွှမ်းမိုးမှုခံရသော တပ်ဆင်မှုများအတွက် သင့်လျော်သည်။

Reunion ၏ standard M16 သည် IP67 အဆင့်သတ်မှတ်ထားသည်။ IP68 အတွက်၊ ကျွန်ုပ်တို့သည် ပိုမိုကောင်းမွန်သော O-ring ပစ္စည်းများနှင့် စိတ်ကြိုက် overmolding ကို အသုံးပြုပါသည်။ သင်၏မျှော်လင့်ထားသည့် နှစ်မြှုပ်မှုအတိမ်အနက်နှင့် ကြာချိန်ကို သတ်မှတ်ပါ (ဥပမာ၊ "IP68၊ 24 နာရီအတွက် 2m") နှင့် ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် သင့်လျော်မှုကို အတည်ပြုပါမည်။

M16 coupling nut တွင် မည်သည့် torque ကိုအသုံးပြုသင့်သနည်း၊ IP67 တံဆိပ်ကို မည်သို့ထိန်းသိမ်းသင့်သနည်း။

IP67 တံဆိပ်ခတ်ခြင်းကို အောင်မြင်ရန်နှင့် ထိန်းသိမ်းရန်၊ Reunion မှ အကြံပြုထားသည်-

Mating torque - O-ring သည် panel မျက်နှာပြင်နှင့် ထိတွေ့သည်အထိ အချိတ်အဆက်ရှိ nut ကို လက်ကို တင်းကျပ်ကာ၊ ထို့နောက် torque wrench ကို အသုံးပြု၍ နောက်ထပ် torque 0.6-0.8Nm ကို အသုံးပြုပါ။ 1.0Nm ထက်မပိုစေရပါ။

O-ring စစ်ဆေးခြင်း- ပုံပျက်ခြင်း၊ ကွဲအက်ခြင်း သို့မဟုတ် မာကျောခြင်းများကို မြင်ပါက O-ring ကို အစားထိုးပါ။

အစားထိုးမှုအချိန်ဇယား– နေ့စဉ်ဆေးကြောခြင်း အက်ပ်များအတွက် နှစ်စဉ်၊ ပုံမှန်စက်မှုပတ်ဝန်းကျင်အတွက် 2-3 နှစ်တိုင်း။

ကြိုးကွေးအချင်းဝက် – ချိတ်ဆက်ကိရိယာအ၀င်တွင် အနည်းဆုံး 5× ကေဘယ်အချင်းကို ထိန်းသိမ်းပါ။

လမ်းညွှန်ချက်- အပြင်ဘက်/ရေဆေးချခြင်း အက်ပ်များအတွက်၊ အရှေ့ကေဘယ်ကြိုးသည် အောက်ဘက်သို့ ထွက်ပါ။
