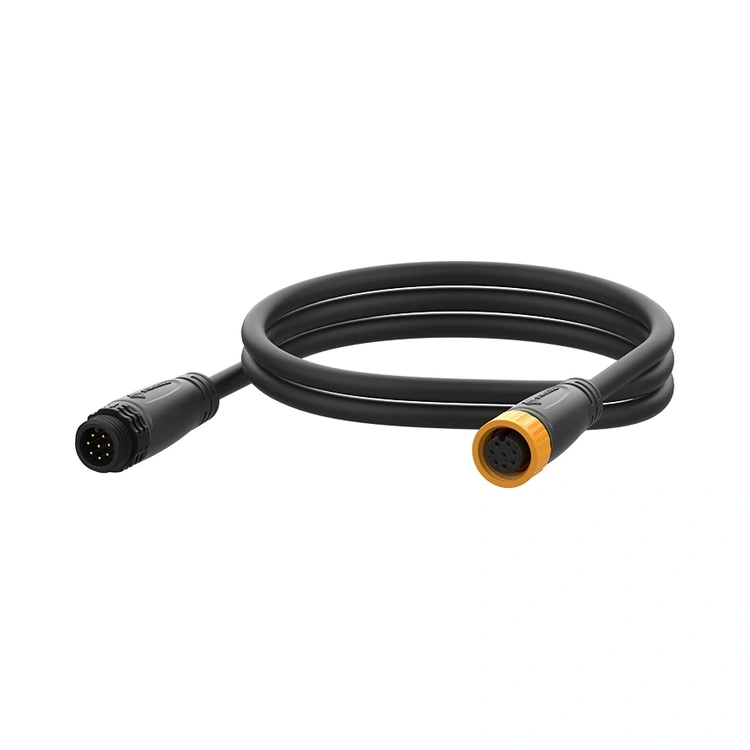

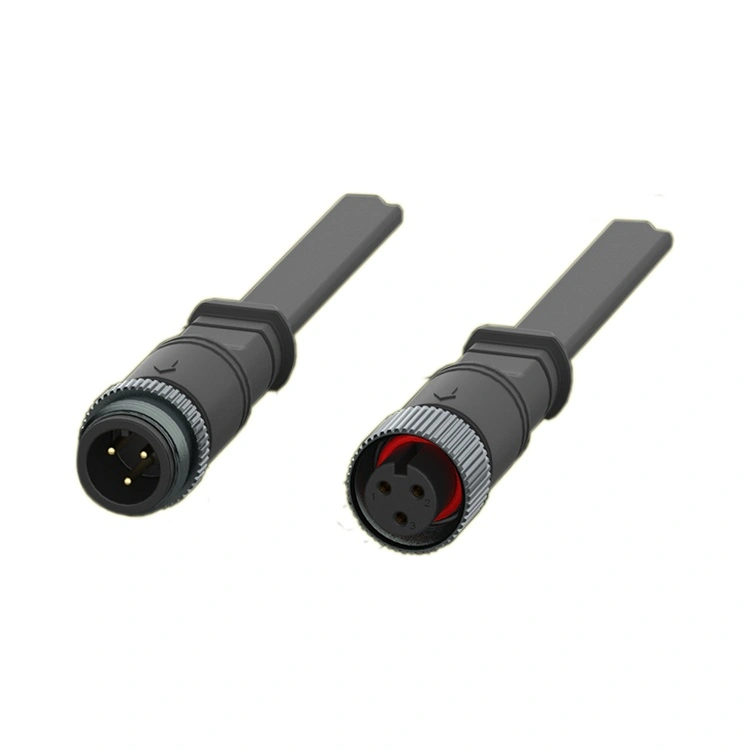

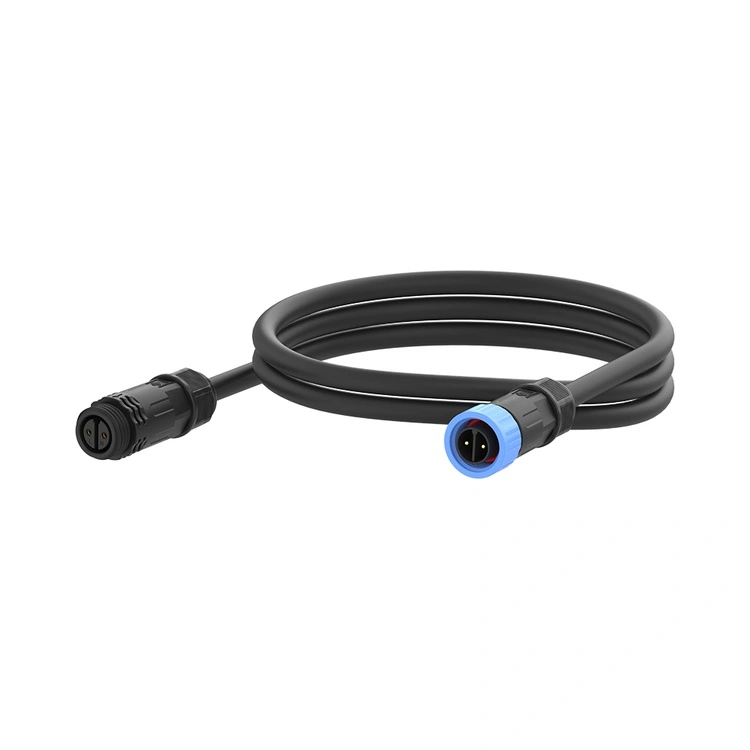

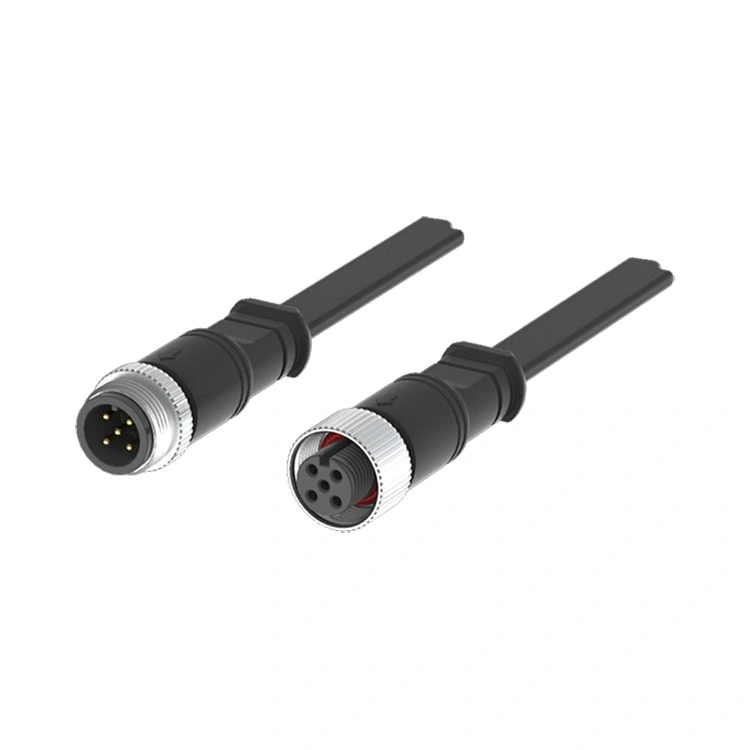

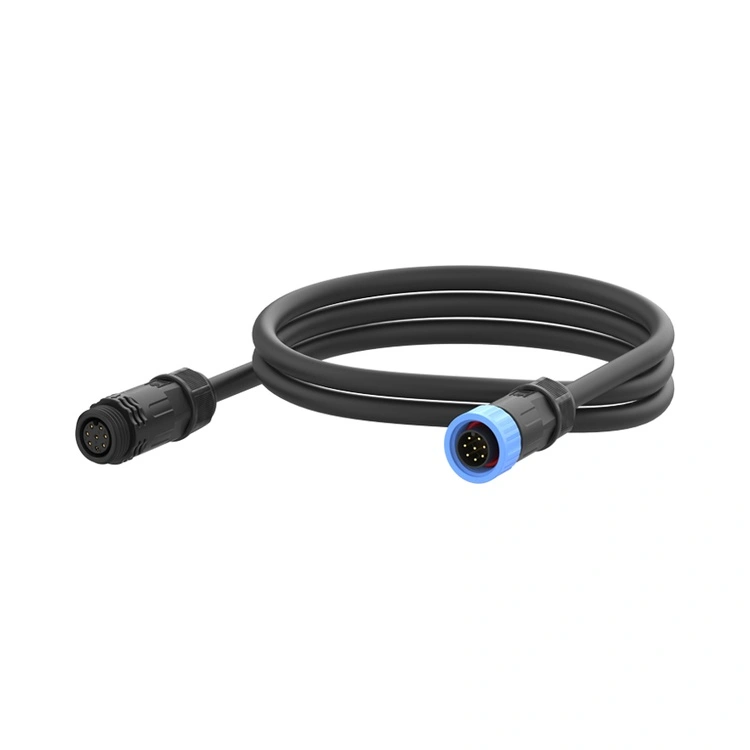

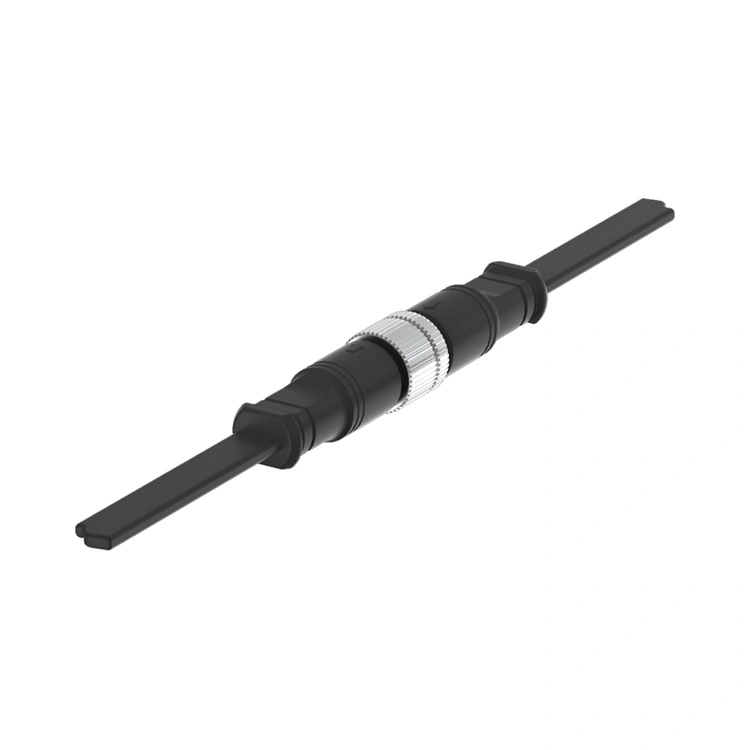

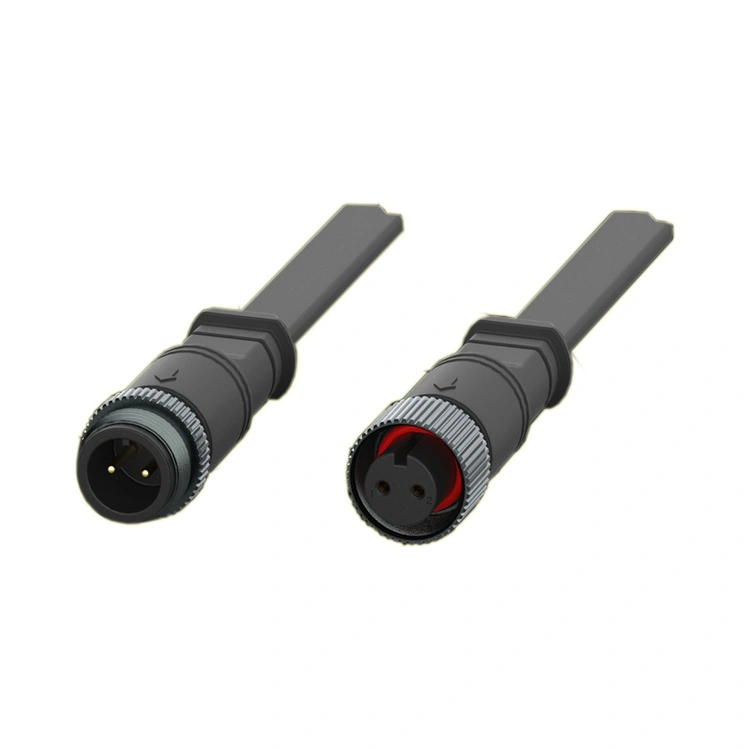

M16 စီးရီး LED မီးချိတ်ဆက်ကိရိယာ

M16 Series LED Light Connector သည် Reunion ၏ အသိဉာဏ်ရှိသော LED မီးအလင်းရောင်စနစ်များ——မှိန်မှိန်သော ထိန်းချုပ်မှုရှိသော လမ်းမီးများမှ အရောင်ပြောင်းလဲနိုင်သော ဗိသုကာအလင်းရောင်အထိ အရောင်ပြောင်းလဲနိုင်သော ဗိသုကာဆိုင်ရာ အလင်းရောင်အထိ ဉာဏ်ရည်ဉာဏ်သွေးရှိသော LED အလင်းရောင်စနစ်များအတွက် အထူးပြုအပြန်အလှန်ချိတ်ဆက်မှုဖြစ်သည်။ ဤချည်မျှင်ပတ်ဝိုင်းချိတ်ဆက်ကိရိယာသည် IP67/IP68 တံဆိပ်ခတ်ခြင်းနှင့် ကြံ့ခိုင် 16 မီလီမီတာ အင်တာဖေ့စ်ကို ပေါင်းစပ်ထားသောကြောင့် ပါဝါနှင့် အချက်ပြခိုင်မာမှု နှစ်မျိုးစလုံးအတွက် မရှိမဖြစ်လိုအပ်သော ပြင်ပတပ်ဆင်မှုများအတွက် သင့်လျော်သည်။

သော့တွဲစပ် 2+4 pin ဗားရှင်း (ပါဝါ pin 2 ခု + အချက်ပြ 4 pins) အပါအဝင် 2-မှ 8-pin configurations တွင်ရနိုင်သော M16 series သည် high-current power delivery (15A အထိ) နှင့် low-voltage control signals (DALI, DMX, 0-10V dimming, or a single connector in RS-485)

နေအိမ်ကို အပူချိန်မြင့်သော သာမိုပလတ်စတစ်ဖြင့် တည်ဆောက်ထားပြီး အဆက်အသွယ်များကို နိမ့်ကျပြီး တည်ငြိမ်သော ထိတွေ့မှုကို ခံနိုင်ရည်ရှိစေရန် ကြေးဝါဖြင့် ပြုလုပ်ထားပြီး အဆက်အသွယ်များကို ကြေးဝါဖြင့် ပြုလုပ်ထားသည်။ Reunion သည် M16 စီးရီးကို တိကျသော စက်ကိရိယာနှင့် ဆေးထိုးပုံသွင်းခြင်းမှ ဒေါင်လိုက်ပေါင်းစပ်ထားသော လုပ်ငန်းစဉ်ဖြင့် ထုတ်လုပ်ပါသည်။

ဂဟေဆော်သော သို့မဟုတ် PCB ရပ်စဲမှုများဖြင့် panel-mount နှင့် cable-mount ဗားရှင်းများတွင်ရရှိနိုင်သည်၊ M16 စီးရီးသည် မတူကွဲပြားသော luminaire ဒီဇိုင်းများနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ စမတ်မြို့များ၊ ဥမင်လှိုဏ်ခေါင်းများ သို့မဟုတ် အားကစားကွင်းများအတွက် ချိတ်ဆက်ထားသော မီးအလင်းရောင်စနစ်များကို ဒီဇိုင်းထုတ်သည့် အင်ဂျင်နီယာများအတွက်၊ ဤချိတ်ဆက်ကိရိယာသည် ယုံကြည်စိတ်ချရသော၊ ရာသီဥတုဒဏ်ခံထားသော အပြန်အလှန်ချိတ်ဆက်မှုတစ်ခုအား ကေဘယ်အရေအတွက်ကို လျှော့ချပေးပြီး တပ်ဆင်မှုကို ရိုးရှင်းစေပါသည်။

အဓိက အရောင်းရဆုံးအချက်များ

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အထွေထွေသတ်မှတ်ချက်များ-

လည်ပတ်အပူချိန်--40°C ~ +105°C

ကာကွယ်မှု အဆင့်-IP67 / IP68 (ဖော်စပ်ထားသည်)

အိမ်ရာပစ္စည်းအပူချိန်မြင့်သော သာမိုပလတ်စတစ်

ဆက်သွယ်ရန်ပစ္စည်း-ရွှေချထားတဲ့ ကြေးနီသတ္တုစပ်

ဆက်သွယ်ရန် ခုခံမှု-≤3mΩ

မိတ်လိုက်ခြင်း သံသရာ-≥500

မီးလောင်လွယ်မှု အဆင့်သတ်မှတ်ချက်-UL 94 V-0

ပစ္စည်းအားလုံး RoHS နှင့်ကိုက်ညီသည်။

အပလီကေးရှင်းများနှင့် လက်တွေ့ကမ္ဘာသုံး ဖြစ်ရပ်များ

မူလအပလီကေးရှင်းနယ်ပယ်များ

စမတ်လမ်းအလင်းရောင်- DALI သို့မဟုတ် 0-10V ထိန်းချုပ်မှုဖြင့် ဗဟိုမှ မှိန်မှိန်နှင့် စောင့်ကြည့်ရေးစနစ်များ။

ဥမင်လိုဏ်ခေါင်းအလင်းရောင်- မှိန်မှိန်နှင့် အမှားအယွင်း သတင်းပို့သည့် ပါဝါမြင့် မီးလုံးများ။

ဗိသုကာနှင့် မျက်နှာစာ အလင်းရောင်- DMX ထိန်းချုပ်မှုလိုအပ်သော RGB နှင့် tunable-white စနစ်များ။

အားကစားကွင်းနှင့် အားကစားအလင်းရောင်- နေရာအတွင်းမှမှိန်ခြင်း နှင့် ထိန်းချုပ်မှုပါရှိသော ပါဝါမြင့်သောမီးများ။

စက်မှု High-Bay အလင်းရောင်- ရွေ့လျားမှုအာရုံခံခြင်းနှင့် နေ့အလင်းရောင် ရိတ်သိမ်းခြင်းတို့ဖြင့် ဂိုဒေါင်နှင့် စက်ရုံအလင်းရောင်။

ရေကြောင်းနှင့်ကမ်းလွန်မီးထွန်း- သင်္ဘောများနှင့် ကမ်းလွန်ပလပ်ဖောင်းများအတွက် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသော ကိရိယာများ။

နေရောင်ခြည်စွမ်းအင်သုံး အလင်းရောင်- ဘက်ထရီစီမံခန့်ခွဲမှုနှင့် မှိန်မှိန်ခြင်းပါရှိသော Off-Grid စနစ်များ။

ဖြစ်ရပ်မှန်- Smart Street Lighting ပရောဂျက် - စင်ကာပူ

စင်္ကာပူ ကုန်းလမ်းပို့ဆောင်ရေး အာဏာပိုင် သည် DALI ပရိုတိုကော မှတစ်ဆင့် ဗဟိုချုပ်ကိုင်မှု မှိန်မှိန် နှင့် အမှားအယွင်း သတင်းပို့ခြင်း ဖြင့် လမ်းမီး 25,000 ကို စမတ် LED မီးတောက်များ အဖြစ် အဆင့်မြှင့်တင်နေပါသည်။ ပရောဂျက်တွင် ပါဝါနှင့် DALI ထိန်းချုပ်မှု အချက်ပြမှုများကို ကေဘယ်တစ်ခုတည်းတွင် သယ်ဆောင်နိုင်သည့် ချိတ်ဆက်ကိရိယာများ လိုအပ်သည်—တပ်ဆင်မှုရှုပ်ထွေးမှုနှင့် ကေဘယ်ကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။ Reunion သည် M16 စီးရီးအား 2+4 ပေါင်းစပ်ဖွဲ့စည်းမှုပုံစံ (LED ယာဉ်မောင်းအတွက် ပါဝါ pin 2 ချောင်း၊ DALI အတွက် အချက်ပြပင် 4 ချောင်း)၊ IP67 တံဆိပ်ခတ်ခြင်းနှင့် ကြိုတင်တပ်ဆင်ထားသော PUR ကေဘယ်ကြိုးများဖြင့် ပံ့ပိုးပေးခဲ့သည်။ချိတ်ဆက်ကိရိယာပေါင်း 25,000 ကျော်ကို ပေးပို့ခဲ့သည်။ ပရောဂျက်တစ်လျှောက်။ စင်္ကာပူ၏ အပူပိုင်းရာသီဥတု (စိုထိုင်းဆမြင့်မားခြင်း၊ မိုးသည်းထန်စွာရွာခြင်း) တွင် ၂ နှစ်ကြာ လည်ပတ်ပြီးနောက် စီမံကိန်းအစီရင်ခံစာ၊ချိတ်ဆက်ကိရိယာ ချို့ယွင်းမှုနှုန်း 0.01%. ဖောက်သည်သည် ယခင် သီးခြားပါဝါ/အချက်ပြ တပ်ဆင်မှုများနှင့် နှိုင်းယှဉ်ပါက ဝါယာကြိုးကြာချိန် 35% လျှော့ချပေးသည့်အတွက် 2+4 ဟိုက်ဘရစ် ဒီဇိုင်းကို ဂုဏ်ပြုခဲ့သည်။

လက်မှတ်များနှင့် အရည်အသွေးအာမခံချက်

Reunion ၏ M16 LED ချိတ်ဆက်ကိရိယာ ထုတ်လုပ်မှုလိုင်းသည် တင်းကျပ်သော လုပ်ငန်းစဉ်ထိန်းချုပ်မှုအောက်တွင် လုပ်ဆောင်သည်။ IP67 တံဆိပ်ခတ်ခြင်းကို အမှန်တကယ် နှစ်မြှုပ်စမ်းသပ်ခြင်းဖြင့် ထုတ်လုပ်မှုအသုတ်တိုင်းတွင် စစ်ဆေးအတည်ပြုပါသည်။ စမ်းသပ်မှုမှတ်တမ်းများ၊ ပစ္စည်းလက်မှတ်များနှင့် စစ်ဆေးရေးအစီရင်ခံစာများကို အသုတ်တစ်ခုစီအတွက် ထိန်းသိမ်းထားပြီး သင်၏အရည်အသွေးစစ်ဆေးမှုများနှင့် သုံးစွဲသူစာရွက်စာတမ်းလိုအပ်ချက်များကို ပံ့ပိုးပေးပါသည်။

အမေးများသောမေးခွန်းများ (FAQ)

1. hybrid 2+4 pin configuration သည် LED lighting applications များအတွက် အဘယ်ကြောင့် အရေးကြီးသနည်း။

2+4 ပေါင်းစပ်ဖွဲ့စည်းပုံသည် အထူးတန်ဖိုးရှိသည်။စမတ် LED အလင်းရောင်စနစ်များ ပါဝါနှင့် ထိန်းချုပ်မှု အချက်ပြမှု နှစ်ခုစလုံး လိုအပ်သည့် နေရာတွင်-

ပါဝါတံ ၂ ခု LED driver အတွက် 250V တွင် high current (10A) ကို ထုတ်ပေးသည်။

အချက်ပြတံ ၄ ခု ဗို့အားနည်းသော ထိန်းချုပ်အချက်ပြမှုများကို သယ်ဆောင်ပါ (ဥပမာ၊ DALI၊ DMX၊ 0-10V မှိန်ခြင်း သို့မဟုတ် RS-485 ဒေတာ)။

ချိတ်ဆက်ကိရိယာတစ်ခုတွင် နှစ်ခုလုံးကို ပေါင်းစပ်ခြင်းဖြင့် သင်သည် သီးခြားပါဝါနှင့် အချက်ပြကြိုးများ—တပ်ဆင်ချိန်၊ ကေဘယ်ကုန်ကျစရိတ်နှင့် အကန့်နေရာလွတ်တို့ လိုအပ်မှုကို ဖယ်ရှားပစ်ပါသည်။ မီးအိမ်များကို မကြာခဏ အကွာအဝေး ခြားထားလေ့ရှိသည့် စမတ်လမ်းမီးအလင်းရောင်အတွက် အထူးတန်ဖိုးရှိပြီး ဟိုက်ဘရစ်ကေဘယ်လ်တစ်ခုသည် သီးခြားပါဝါနှင့် ထိန်းချုပ်ကေဘယ်ကြိုးများကို အသုံးပြုခြင်းထက် ကုန်ကျစရိတ်ပိုမိုသက်သာပါသည်။

2. M16 LED ချိတ်ဆက်ကိရိယာသည် DALI နှင့် DMX ပရိုတိုကောများကို တစ်ပြိုင်နက် ပံ့ပိုးပေးနိုင်ပါသလား။

ဟုတ်ကဲ့- 2+4 ပေါင်းစပ်ဖွဲ့စည်းပုံက ပံ့ပိုးပေးတယ်။4 လွတ်လပ်သောအချက်ပြအဆက်အသွယ်များပရိုတိုကောများစွာကို တူညီသောချိတ်ဆက်ကိရိယာတွင် သယ်ဆောင်ခွင့်ပြုသည်။ ဥပမာအားဖြင့်:

DALI ဝါယာကြိုး ၂ ခု (ဒေတာ + မြေပြင်) လိုအပ်သည်။

DMX(RS-485) တွင် ဝါယာကြိုး ၃ ချောင်း (ဒေတာ+၊ ဒေတာ-၊ မြေပြင်) လိုအပ်သည်။

0-10V မှိန်မှိန် ဝါယာကြိုး ၂ ချောင်း (မှိန် + မြေသား) လိုအပ်သည်။

အချက်ပြ ပင်နံပါတ် 4 ခုဖြင့် သင်သည် DALI (2 pins) + အပိုထိန်းချုပ်မှုချန်နယ်တစ်ခု သို့မဟုတ် အပြည့်အဝ DMX အကောင်အထည်ဖော်မှု (3 pins) + အားလပ်တစ်ခုအား ပံ့ပိုးနိုင်ပါသည်။ နောက်ထပ် အချက်ပြလိုင်းများ လိုအပ်သော အပလီကေးရှင်းများ (ဥပမာ၊ tunable-white + RGB အရောင်ထိန်းချုပ်မှု)၊ 5-၊ 6- သို့မဟုတ် 8-pin configurations များကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့သည် သင့်သတ်မှတ်ထားသော ပရိုတိုကောလိုအပ်ချက်များအတွက် အကောင်းဆုံးသော pin configuration ကို ရွေးချယ်ရန် ကူညီနိုင်ပါသည်။

3. M16 coupling nut တွင် မည်သည့် torque ကိုအသုံးပြုသင့်သနည်း၊ IP67 တံဆိပ်ကို ပြင်ပ LED တပ်ဆင်မှုတွင် မည်သို့ထိန်းသိမ်းသင့်သနည်း။

ပြင်ပ LED တပ်ဆင်မှုများတွင် IP67/IP68 တံဆိပ်ခတ်ခြင်းကို ရရှိရန်နှင့် ထိန်းသိမ်းရန်၊ Reunion မှ အကြံပြုထားသည်-

မိတ်လိုက် လိမ်အား- O-ring သည် panel မျက်နှာပြင်နှင့် ထိတွေ့သည်အထိ အချိတ်အဆက်ရှိ nut ကို လက်ဖြင့် တင်းစေပြီး၊ ထို့နောက် အပို torque ကို အသုံးပြုပါ။0.6-0.8Nmtorque wrench ကို အသုံးပြု. 1.0Nm ထက်မပိုစေရပါ။

O-ring စစ်ဆေးခြင်း။- ပုံပျက်ခြင်း၊ ကွဲအက်ခြင်း သို့မဟုတ် မာကျောခြင်းများကို မြင်ပါက O-ring ကို အစားထိုးပါ။

အစားထိုးအချိန်ဇယား- ပြင်ပ LED တပ်ဆင်မှုများ (နေ့စဉ်အပူစက်ဘီးစီးခြင်း၊ ခရမ်းလွန်ရောင်ခြည်ထိတွေ့ခြင်း၊ မိုးရွာခြင်း) အတွက် ကြိုတင်ကာကွယ်ထိန်းသိမ်းမှုတစ်စိတ်တစ်ပိုင်းအဖြစ် 2-3 နှစ်တစ်ကြိမ် O-rings များကို အစားထိုးပါ။

ကြိုးအချင်းဝက်ကွေး- အနိမ့်ဆုံး ကွေးအချင်းဝက်ကို ထိန်းသိမ်းပါ။5× ကြိုးအချင်း ကြိုးတံ ဆိပ်အပေါ် ဖိစီးမှုကို ကာကွယ်ရန် connector entry တွင်။

ကေဘယ် တိမ်းညွှတ်မှု- ပြင်ပတပ်ဆင်မှုများအတွက်၊ seal interface အနီးတွင် ရေများစုပုံခြင်းမှ ကာကွယ်ရန် ကေဘယ်အထွက်ကို အောက်ဘက်သို့ လှည့်ပါ။

သန့်ရှင်းရေး- အညစ်အကြေးများကို တံဆိပ်မကပ်မီတွင် အပျော့စား ဆပ်ပြာနှင့် ရေဖြင့် ချိတ်ဆက်ထားသော အပြင်ပိုင်းကို သန့်ရှင်းပါ။
