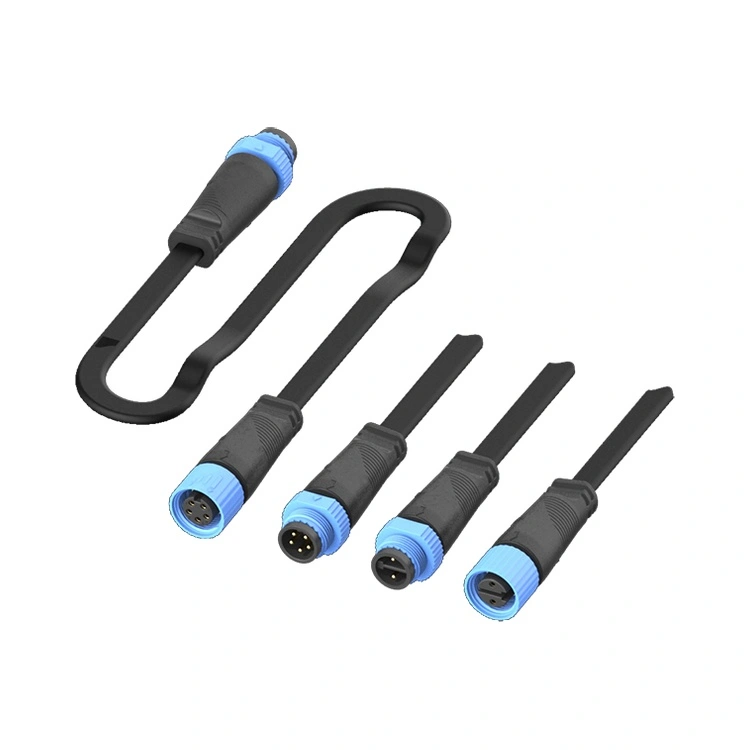

M15 စီးရီး ရေစိုခံချိတ်ဆက်ကိရိယာ

ဟိ M15 စီးရီးရေစိုခံချိတ်ဆက်ကိရိယာ threaded circular interface မျှသာမဟုတ်ပါ။ ၎င်းသည် ပြင်းထန်သော ရာသီဥတုနှင့် ထိတွေ့နိုင်သော အာကာသ ကန့်သတ်ချက်များ ရှိသည့် စွမ်းအားမြင့် LED စနစ်များအတွက် Reunion ၏ အထူးသီးသန့် ဘေးကင်းရေး အတားအဆီးဖြစ်သည်။ ပုံမှန် M12 ရွေးချယ်မှုများသည် လက်ရှိအချက်ပြမှုများကို ကိုင်တွယ်ဖြေရှင်းနိုင်သော်လည်း၊ ဤ 15mm ပလပ်ဖောင်းသည် ပင်တစ်ပင်လျှင် 10A အထိ တင်ဆောင်နိုင်သော 16-20AWG လျှပ်ကူးပစ္စည်း—ဗိသုကာနှင့် အခြေခံအဆောက်အအုံပရောဂျက်များတွင် ခေတ်မီ 500W+ LED အင်ဂျင်များကို မောင်းနှင်ရန်အတွက် အရေးကြီးပါသည်။

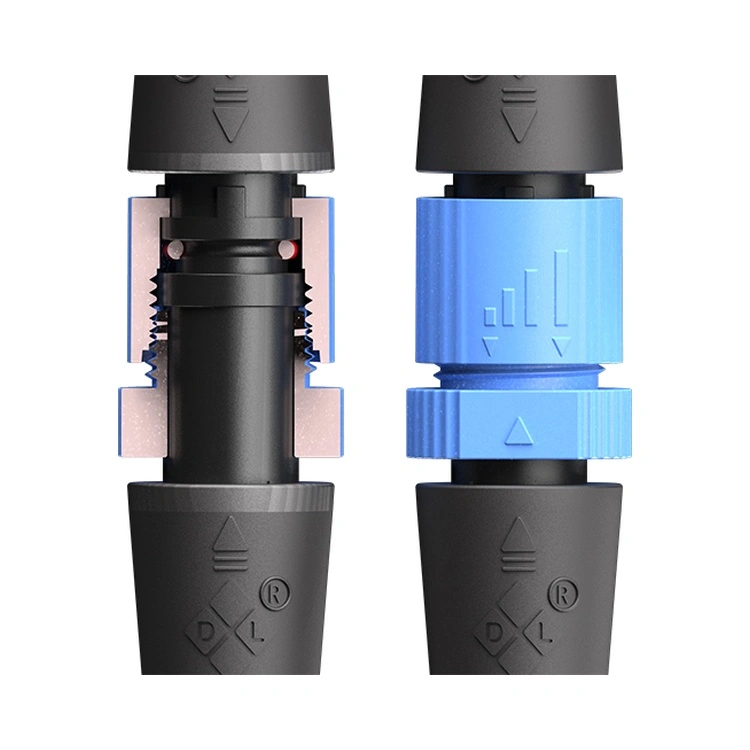

ထူးခြားသော အင်ဂျင်နီယာ ကွဲပြားမှု- Type-design အိမ်ရာများ ပေါင်းစပ်ထားသည်။multi-core အတွင်းပိုင်း partitions များ— တူညီသောအခွံအတွင်းပါဝါနှင့် အချက်ပြလမ်းကြောင်းများကို ပိုင်းခြားထားသည့် ရုပ်ပိုင်းဆိုင်ရာအတားအဆီးများ။ လက်တွေ့ကမ္ဘာ တပ်ဆင်မှုများတွင် (ဥပမာ၊ 24/7 လည်ပတ်မှုရှိသော ဥမင်အလင်းရောင်)၊ ဤအပိုင်းသည် တုန်ခါမှုကို ဆန့်ကျင်သည့် ဝိုင်ယာကြိုးလျှပ်ကာတစ်ခုစီမှ ကပ်ငြိနေပါက၊ ဤအပိုင်းသည် ဆိုးရွားသော ဆားကစ်တိုများကို တားဆီးပေးသည်၊၊ ယေဘုယျအားဖြင့် စက်ဝိုင်းချိတ်ဆက်ကိရိယာများက မကြာခဏ လျစ်လျူရှုထားသော ပျက်ကွက်မှုမုဒ်။

Reunion သည် ဤစီးရီးကို ဒေါင်လိုက်ပေါင်းစပ်ထားသော လုပ်ငန်းစဉ်ဖြင့် ထုတ်လုပ်သည်- တိကျသော PA66 ဆေးထိုးပုံသွင်းမှု၊ ကြေးနီသတ္တုစပ်အဆက်အသွယ်များပေါ်တွင် အလိုအလျောက်ရွှေချခြင်းနှင့် 100% လျှပ်စစ်စမ်းသပ်မှု batch တစ်ခု။ 2-၊ 3-၊ 4-၊ နှင့် 5-pin အပြင်အဆင်များတွင် ရနိုင်သည်။ M15 စီးရီးရေစိုခံချိတ်ဆက်ကိရိယာ လေတိုက်နှုန်း ပဲ့တင်ထပ်သံနှင့် နေ့စဉ်အပူရှိန်ကြောင့် စက်ဘီးစီးခြင်းအောက်တွင် torque ခိုင်မာမှုကို ထိန်းသိမ်းပေးသည့် ချည်မျှင်သော့ခတ်ထားသော nut ဖြင့် အဆက်မပြတ်-လက်ရှိနှင့် အဆက်မပြတ်-ဗို့အား LED ယာဉ်မောင်းများကို ပံ့ပိုးပေးသည်။

အဓိက အရောင်းရဆုံးအချက်များ

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အထွေထွေသတ်မှတ်ချက်များ-

လည်ပတ်အပူချိန်--40°C ~ +105°C

ကာကွယ်မှု-IP67 / IP68 (ပံ့ပိုးပေးထားသော O-ring ဖြင့် ပေါင်းစပ်ထားသော အခြေအနေအောက်တွင် အတည်ပြုထားသည်)

အိမ်ရာ-PA66

ဆက်သွယ်ရန်-ရွှေချထားတဲ့ ကြေးနီသတ္တုစပ်

ဆက်သွယ်ရန် ခုခံမှု-≤3mΩ

မိတ်လိုက်ကြာရှည်ခံမှု-အကြိမ် ≥ 500

မီးလောင်လွယ်ခြင်း-UL 94 V-0

လိုက်နာမှု-RoHS၊ လက်လှမ်းမီခြင်း။

အပြိုင်အဆိုင် အားသာချက်များ

လက်မှတ်များနှင့် အရည်အသွေးအာမခံချက်

Reunion ၏ ထုတ်လုပ်မှု စက်ရုံ (ISO 9001၊ 14001 နှင့် 13485 လက်မှတ်ရ) သည် တင်းကျပ်သော စာရင်းအင်း လုပ်ငန်းစဉ် ထိန်းချုပ်မှုအောက်တွင် လည်ပတ်နေသည်။ ထုတ်လုပ်မှုအပိုင်းတိုင်း၊ M15 စီးရီးရေစိုခံချိတ်ဆက်ကိရိယာ ပါဝင်သည်-

ကုန်ကြမ်း

လုပ်ငန်းစဉ်အတွင်း ဆေးထိုးပုံသွင်းခြင်းမှတ်တမ်းများ (ဖိအား၊ အပူချိန်၊ လည်ပတ်ချိန်)

100% လျှပ်စစ်စမ်းသပ်ခြင်း (Hi-pot၊ insulation resistance နှင့် contact resistance)

IP67 နှစ်မြှုပ်ခြင်းစမ်းသပ်မှုအစီရင်ခံစာများ (အတွဲတစ်ခုစီမှ ကျပန်းနမူနာ – ဓာတ်ပုံနှင့် ဗီဒီယိုများကို ထိန်းသိမ်းထားသည်)

အမေးများသောမေးခွန်းများ (FAQ)

1. ကျွန်ုပ်၏ LED လမ်းမီးပရောဂျက်အတွက် စံ M12 သို့မဟုတ် M8 ကို အဘယ်ကြောင့် ဤ M15 ကို ရွေးချယ်သင့်သနည်း။

ဟိ M15 စီးရီးရေစိုခံချိတ်ဆက်ကိရိယာ အလင်းရောင်အတွက် ပြန်လည်အသုံးပြုထားသော ယေဘူယျ အလိုအလျောက်စနစ်ချိတ်ဆက်ကိရိယာ မဟုတ်ပါ။ ၎င်းသည် အမှန်တကယ် ကွာဟချက် သုံးခုကို ဖြေရှင်းပေးသည်-

လက်ရှိ စွမ်းဆောင်ရည်- M12/M8 သည် ပုံမှန်အားဖြင့် 4A max ကို ကိုင်တွယ်သည်။ M15 ပို့ဆောင်ပေးပါသည်။ပင်နံပါတ် 10A- 100W+ LED module များအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

ဘေးကင်းရေးအပိုင်းများ- အတွင်းပိုင်း အတားအဆီးတွေ ရှိတယ်။မဖြစ်မနေ ပါဝါနှင့် ထိန်းချုပ်ဝိုင်ယာများ ပူးတွဲတည်ရှိသည့် SELV (Safety Extra Low Voltage) စနစ်များအတွက်။ ၎င်းတို့မပါဘဲ၊ လွင့်နေသောဝိုင်ယာကြိုးသည် 250V အချက်ပြလိုင်းသို့ တိုသွားသည်—ယာဉ်မောင်းများကို ဖျက်ဆီးပစ်နိုင်သည်။

ကြာရှည်ခံမှု- M15 ၏ PA66 အိမ်ရာသည် UV stabilizers များပါရှိသော နေရောင်ခြည်ကြောင့် ကွဲအက်ခြင်းကို ကာကွယ်ပေးသည်—စံ M12 နိုင်လွန်ရောစပ်ထားသော စံနစ်တကျ ပြင်ပတိုင်များပေါ်တွင် လူသိများသော ကျရှုံးမှုမုဒ်ဖြစ်သည်။

2. စက်ဖြင့်ပြုလုပ်ထားသော ကြေးဝါ သို့မဟုတ် သံမဏိအစား PA66 ပလပ်စတစ်ကို အဘယ်ကြောင့်နည်း။

အင်ဂျင်နီယာ အကြောင်းပြချက် သုံးခု

အပူပိုင်းချဲ့ထွင်မှု ကိုက်ညီမှု- PA66 သည် -40°C~+105°C ရွေ့လျားနေစဉ်အတွင်း တံဆိပ်ခတ်ခြင်းဖိအားကို လျှော့ချပေးကာ ကေဘယ်ဂျာကင်နှင့် LED အိမ်ရာတို့ဖြင့် တိုးချဲ့/စာချုပ်သည်။

Galvanic သံချေးတက်ခြင်းကို ရှောင်ရှားခြင်း- ကမ်းရိုးတန်း သို့မဟုတ် အအေးခံထားသော ဆားပတ်ဝန်း ကျင်တွင်၊ သတ္တုချိတ်ဆက်ကိရိယာများသည် ပလပ်စတစ်ဖြင့် ကပ်ထားသော်လည်း အကြောပြတ်ရာများကို ခံစားရနိုင်သည်။ PA66 က ဒါကို လုံးလုံးလျားလျား ဖယ်ရှားပေးပါတယ်။

ကိုယ်အလေးချိန်လျော့ချခြင်း။on- တူညီသောသတ္တုခွံများထက် 40% ပိုပေါ့သည်—လေဝင်လေထွက်အောက်ရှိ cantilevered luminaire arms များအတွက် အရေးကြီးပါသည်။

သတ္တုအကာအရံများ အထူးတလည်လိုအပ်သော ပရောဂျက်များအတွက် (ဥပမာ၊ EMI-ထိခိုက်လွယ်သော ဆေးဘက်ဆိုင်ရာအလင်းရောင်)၊ Reunion သည် အခြားစီးရီးများကို ပေးသည်—သို့သော် ပြင်ပ LED အပလီကေးရှင်းများ၏ 95% အတွက် PA66 သည် သတ္တုပိုင်ဆိုင်မှု၏ စုစုပေါင်းကုန်ကျစရိတ်ထက် သာလွန်ကောင်းမွန်ပါသည်။

3. မည်သည့် torque နှင့် ပြုပြင်ထိန်းသိမ်းမှုအချိန်ဇယားသည် IP67 ကို 5 နှစ်ကျော်အာမခံသနည်း။

မိတ်လိုက် ရုန်းအား-O-ring ထိုင်ခုံများအထိ လက်ကို တင်းကျပ်ပြီး လိမ်းပါ။0.4–0.6 Nm torque wrench နှင့်။ 0.8 Nm ထက်မကျော်လွန်ပါ ( over-compression သည် O-ring ကို ပုံပျက်စေသည်)။

O-ring စစ်ဆေးခြင်း-ကြိုတင်ထည့်သွင်းထားသော NBR O-ring တိုင်းကို အစားထိုးပါ။၂၄ လ နေ့စဥ်အပူစက်ဘီးစီးခြင်းနှင့် တပ်ဆင်ခြင်းအတွက် > 30°C မြစ်ဝကျွန်းပေါ်ဒေသ။

ကေဘယ်ဝင်ပေါက်-ထိန်းသိမ်းရန်5× ကြိုးအချင်း ဝါယာကြိုးလျှပ်ကာတစ်ဝိုက်ရှိ micro-gaps များကိုကာကွယ်ရန် strain relief ရှိ အချင်းဝက်ကို ကွေးပါ။

ဦးတည်ချက်- backshell မျက်နှာပြင်တွင် ရေများစုပုံခြင်းကို ရှောင်ရှားရန် ကေဘယ်ကို အောက်ဘက်သို့ အမြဲလမ်းကြောင်းပြောင်းပါ။

Reunion သည် အရေးကြီးသော အခြေခံအဆောက်အဦ ပရောဂျက်များအတွက် ကွင်းပြင်တပ်ဆင်မှု ကွဲပြားမှုကို ဖယ်ရှားပေးသည့် စက်ရုံမှ တပ်ဆင်ထားသော ကေဘယ်ကြိုးများကို တပ်ဆင်ပေးပါသည်။
